Elektronik Dispensermaschine

Aufgabe:

Versorgungsspannungen messen und ggf. nachjustieren.

Werkzeuge:

Multimeter

Arbeitsanleitung:

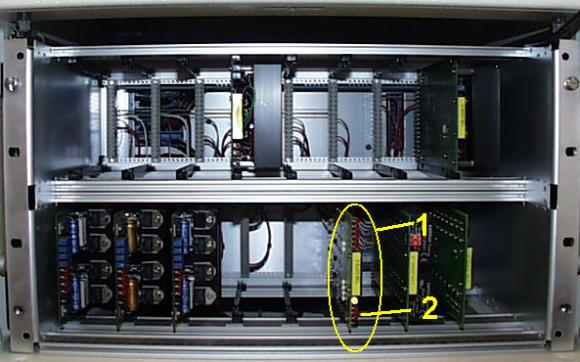

An der Spannungsueberwachungskarte (1), alle Spannungen an den Messbuchsen (2) pruefen und ggf. nachjustieren

Buchse

Spannung

Bedeutung

1

- 38 V

Versorgung Motor (Rack hinten)

2

- 38 V

Rack vorne

3

+ 38 V

Rack hinten

4

+ 38 V

Rack vorne

5

+ 24 V

Netzteil

6

+ 5 V

Netzteil

7

- 12 V

PC

8

+ 12 V

PC

9

+ 5 V

PC

10

GND

Bezugspunkt

Arbeitsanleitung:

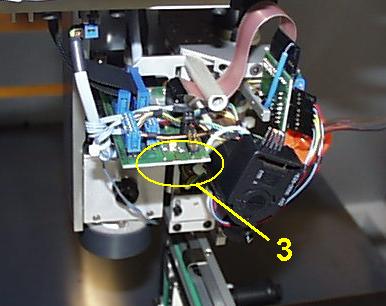

Am Nadelprint (3) direkt messen. Muss mind. +4,95 V haben.

Arbeitsanleitung:

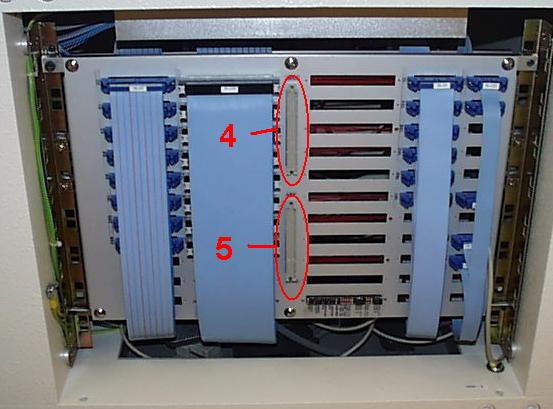

Zusätzlich am Verteilerprint 5 V Spannung messen. Pos. 4=GND, Pos. 5= 5 V (max. 5,2V)

Hinweis:

Wird die 5 V Spannung vom Netzteil ueber 5,25 V am Verteilerprint eingestellt, können die elektronischen Komponenten zerstört werden.

Aufgabe:

Einstellung von Sensor Abtastnadel ueberpruefen

Werkzeuge:

Arbeitsanleitung:

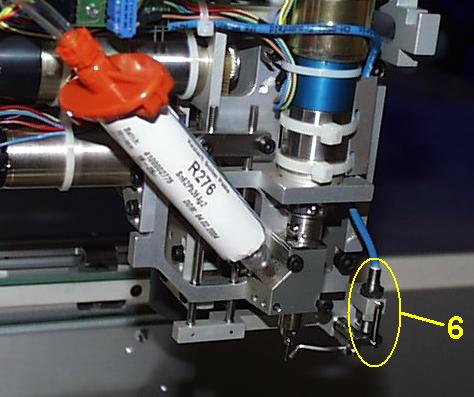

Diagnoseprogramm öffnen, Abtastnadel auswählen, Sensorwert muss zwischen 2,0V und 2,2V liegen. Ggf. Kontermutter lösen und Sensor verschieben bis Wert ok (Pos.6).

Siehe auch:

Hinweis:

Aufgabe:

Offset Einstellungen ueberpruefen

Werkzeuge:

kleiner Schraubendreher, Multimeter

Arbeitsanleitung:

Nach dem Einschalten der Maschine warten, bis das Programm geladen ist und alle BIN-Dateien richtig geladen wurden
Keinen Referenzlauf durchfuehren!
Alle Endstufen auf 0V einstellen.

Siehe auch:

Kapitel Service \ Elektronische Komponenten \ Leistungsendstufen

Hinweis:

Aufgabe:

Sensoren und Encodersignale ueberpruefen

Werkzeuge:

Arbeitsanleitung:

Im Motortestprogramm werden folgende Signale ueberprueft.
Sensorstellungen X-Achse Kopf vorne
Sensorstellungen X-Achse Kopf hinten
Sensorstellungen Y-Achse Tisch
Encodersignale Kopf vorne 1. Regelkreis / Zählrichtung
Encodersignale Kopf vorne 2. Regelkreis / Zählrichtung
Encodersignale Kopf hinten 1. Regelkreis / Zählrichtung
Encodersignale Kopf hinten 2. Regelkreis / Zählrichtung
Encodersignale Tisch 1. Regelkreis / Zählrichtung
Encodersignale Tisch 2. Regelkreis / Zählrichtung

Siehe auch:

Kapitel Service \ Elektronische Komponenten \ Endsensoren bzw. Drehgeber

Hinweis:

Mit dem Oszilloskop können die Signale direkt an der Motorreglerkarte gemessen werden.

Aufgabe:

Endstufen reinigen

Werkzeuge:

Pressluft, Schraubendreher

Arbeitsanleitung:

Hauptschalter ausschalten.

Tueren der Endstufenracks entfernen

Karten ziehen, vom Schmutz mit Pressluft säubern und neu stecken

Siehe auch:

Hinweis:

Karten nacheinander reinigen und nicht vertauscht einstecken
