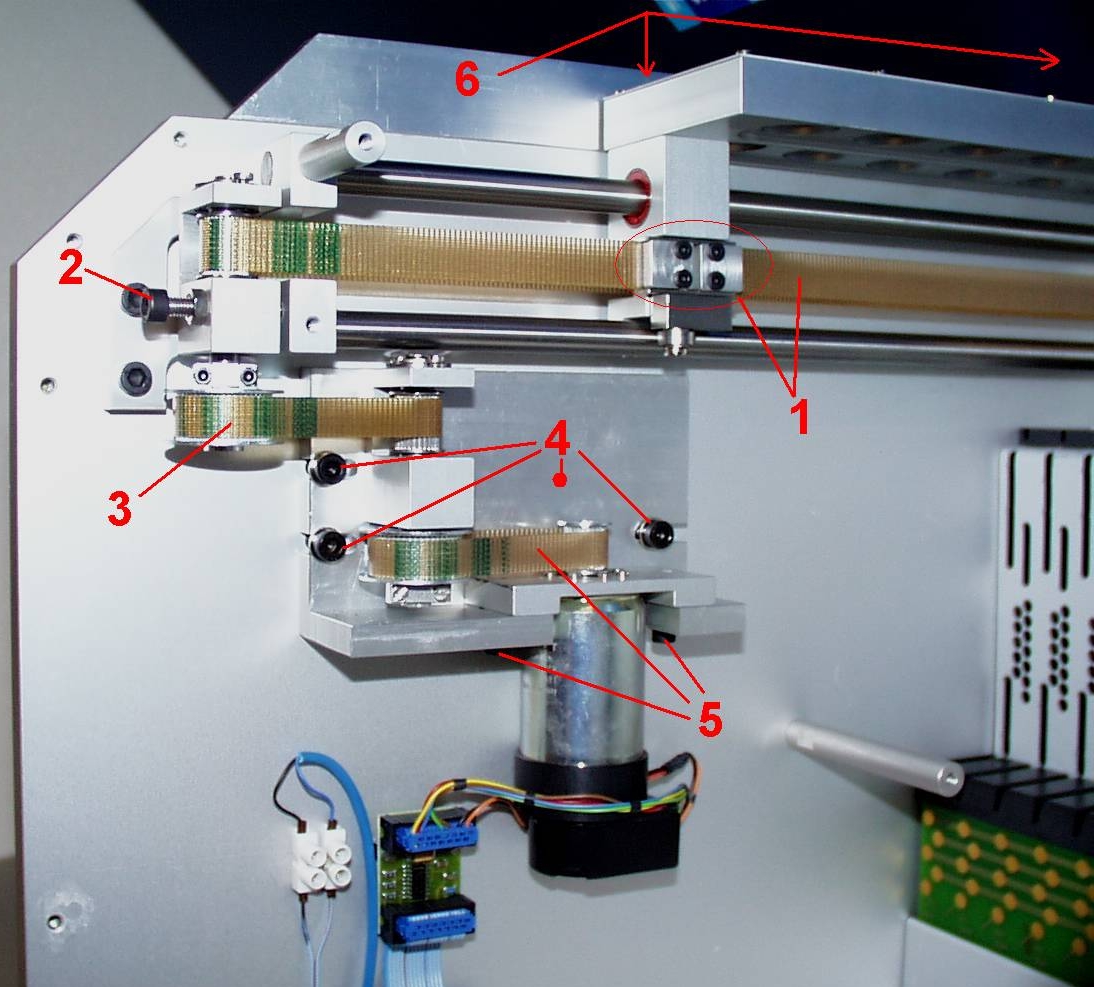

Austausch der Zahnriemen und Werkzeugleiste.
- Maschine ausschalten und Abdeckung der Werkzeugstation entfernen.
- Klemmplättchen Pos. 1 lösen und Riemen herausnehmen.
- Werkzeugleiste mittels Inbusschraube Pos. 6 lösen und entfernen.
- Beim Neueinbau der Werkzeugleiste kontrollieren, ob Leiste leichtgängig auf den Wellen läuft.
- Zahnriemen einfädeln und mit Klemmplättchen befestigen Pos. 1.
- Spanne des Riemens mit Stellschraube Pos. 2.
- Zum Tauschen des mittleren Riemens Pos.3 muss Einheit Pos. 4 entfernt werden.
Spannen des Zahnriemens erfolgt ueber Einheit Pos. 4 oder gemeinsam mit oberen Riemen Pos.2.
- Tauschen bzw. Spannen des unteren Riemens erfolgt durch Verschieben des Motors Pos. 5.
Achtung!
Zahnriemen duerfen nicht zu stark gespannt werden, da sonst bei Dauerbelastung
die Lager beschädigt werden können.
- Abdeckungen montieren.
- Maschine einschalten und Referenzlauf durchfuehren.
Nach den Einbau muss die Werkzeugstation neu eingelernt werden (siehe Verzeichnis Einstellungen, Seite Einlernen Werkzeugwechsler).
