Vorgehensweise zum Aus- und Einbau folgender Baugruppen sowie die erforderlichen Einstellungen nach Einbau:
Kapiteluebersicht:
1.
Feederantrieb ausbauen
2.
Schlittenantrieb
Achtung!
Nur bei ausgeschalteter
Maschine
arbeiten.

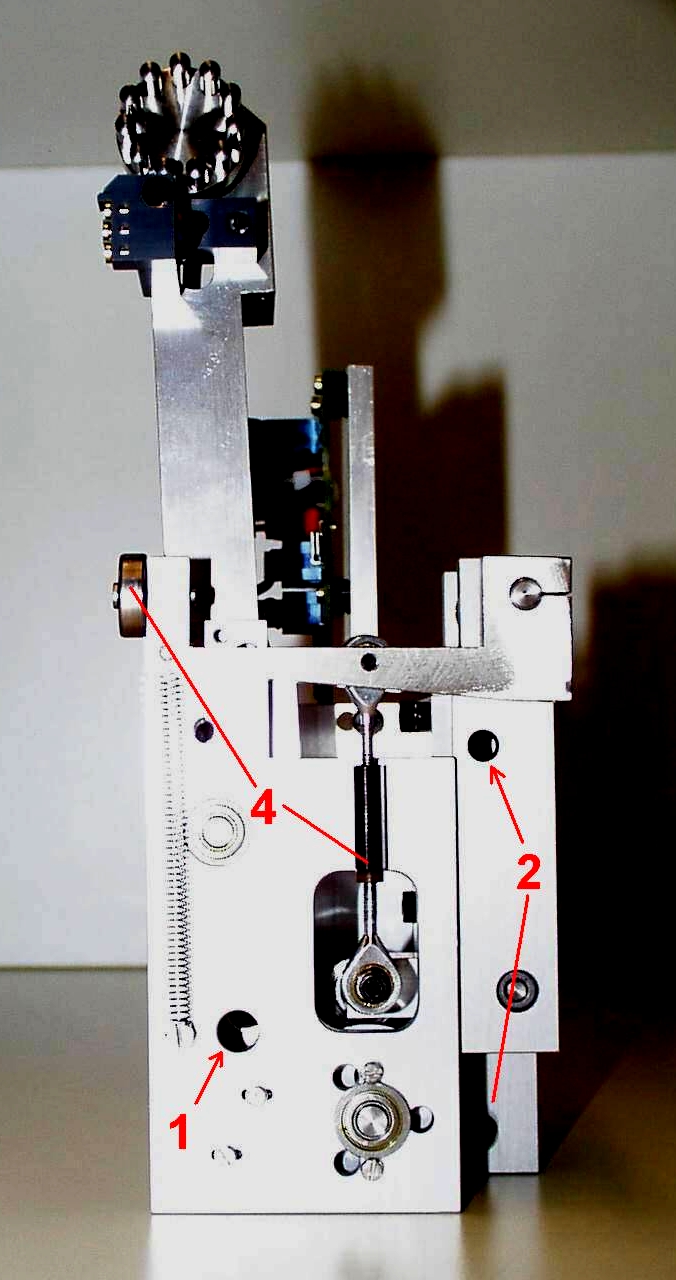

Feederantrieb im ausgebauten Zustand
Bild A
Feederantrieb ausbauen:
- Maschine ausschalten und Slotblech entfernen

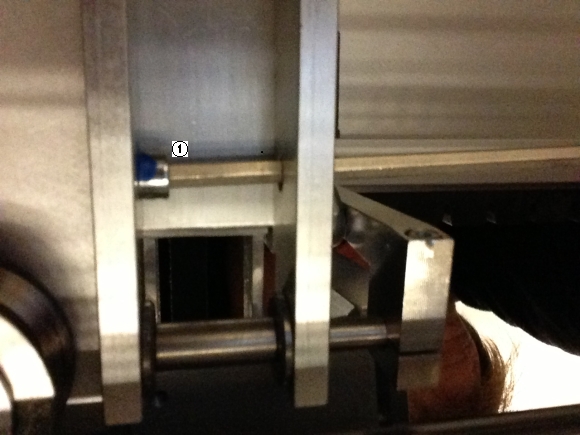

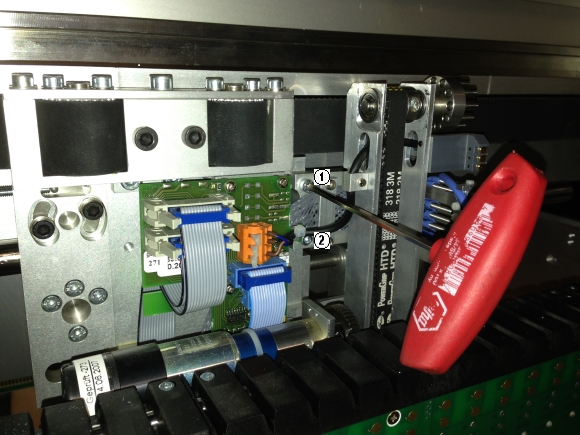

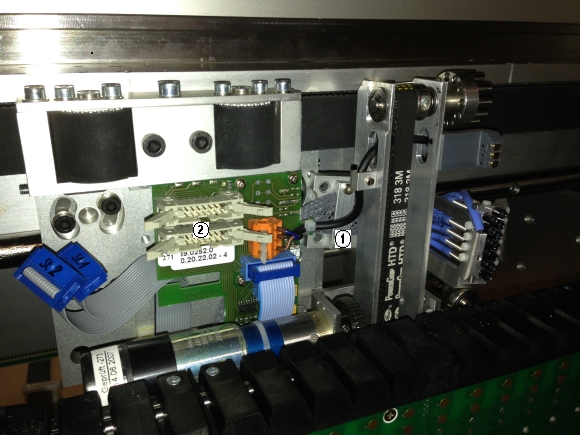

- siehe unten Bild 1 + 2: Sensorhalter lösen

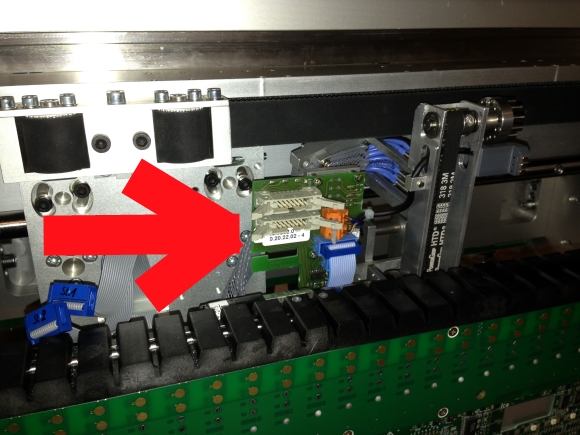

- siehe Bild unten : Flachbandkabel St1 und St2 abstecken.
Siehe Bild A Position 2 + siehe Bild unten Imbusschrauben lösen 2 mal.

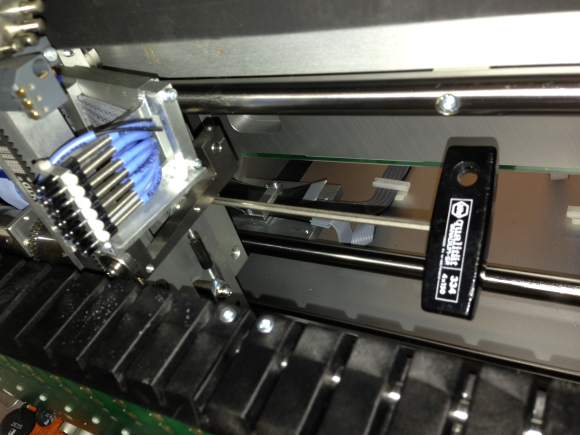

- Imbusschrauben im Details von der gegenueberliegenden Seite betrachtet

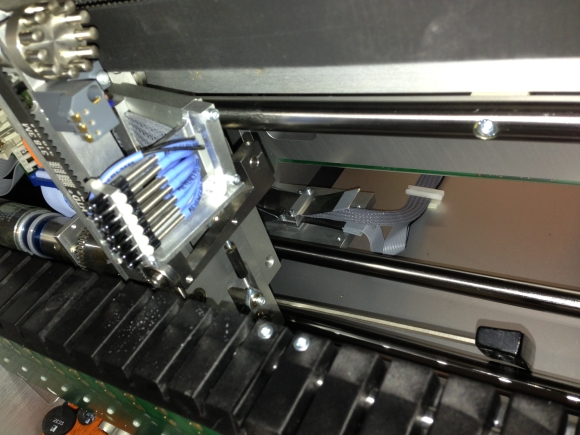

siehe Bild unten Vorschubeinheit nach rechts herausnehmen
Einbau erfolgt in umgekehrter Reihenfolge
Nach Einbau muessen alle Einstellungen an der Vorschubeinheit ueberprueft werden (siehe Kapitel Einstellungen, Seite Einstellungen Feederantrieb)

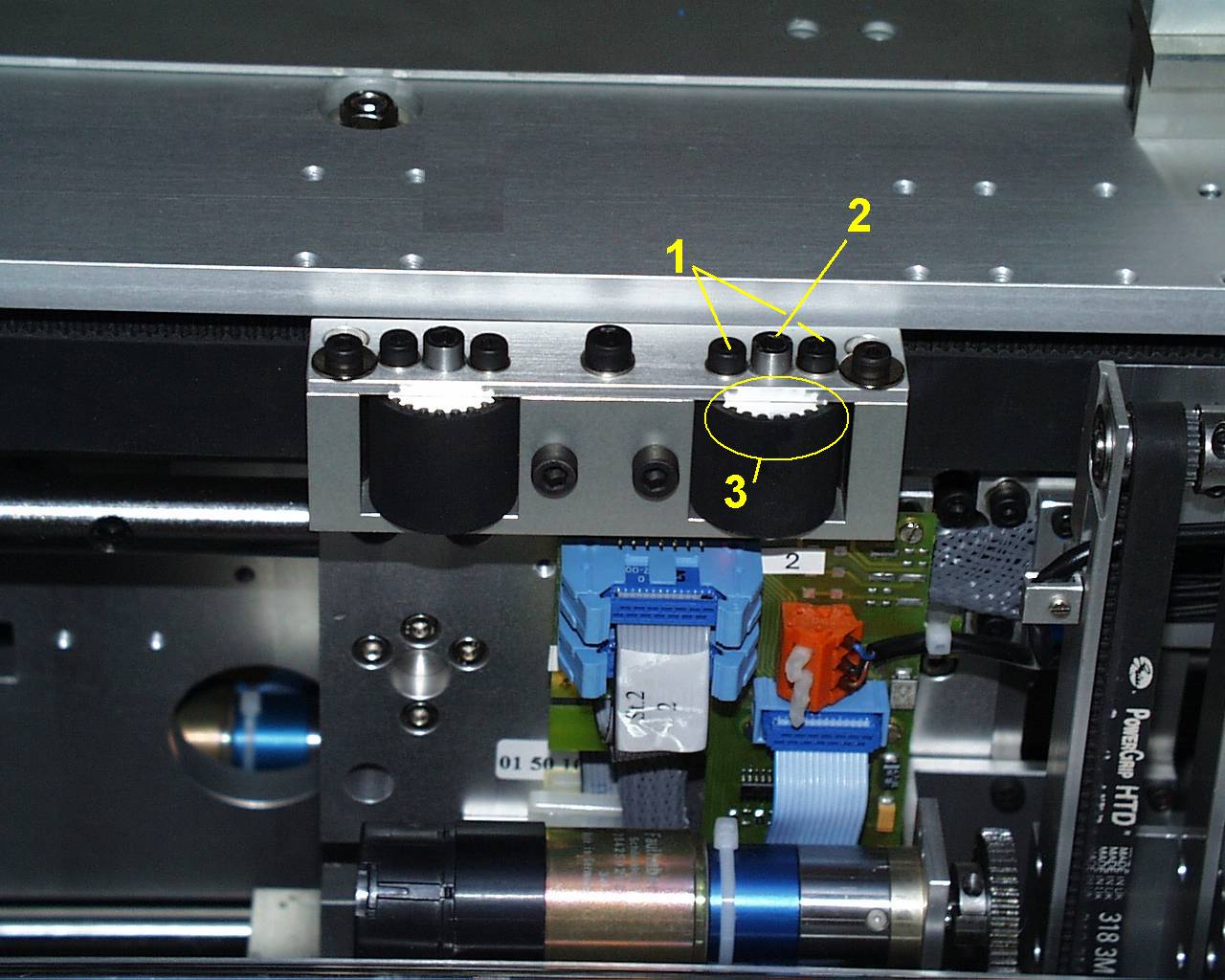

Austausch Zahnriemen / Riemenspannung:
- Maschine ausschalten und letztes Slotblech entfernen
- Imbusschrauben (Pos.1) an linker und rechter Spannrolle lösen, und mit Spannschraube (Pos. 2) Riemen herausdrehen
- Neuer Zahnriemen einfädeln und an linker Spannrolle befestigen.
- Riemen an rechter Spannrolle einfädeln und mit Hilfe der Spannschraube (Pos. 2) spannen. Riemenspannung pruefen und ggf. Riemenstellung
am Zahnrad ändern (Pos. 3). Schrauben anziehen.
Achtung!
Riemen duerfen nicht zu stark gespannt werden, da sonst bei Dauerbelastung die
Lager beschädigt werden können.
- Abdeckungen / Slotblech montieren
- Maschine einschalten, Referenzlauf durchfuehren
Nach einem Riemenwechsel ist nur der Offsetwert
der X-Achse-Vorschub zu ueberpruefen (siehe
Kapitel Einstellungen,
Seite
Einstellungen Feederantrieb,
Punkt 4 Korrekturwert X-Achse).

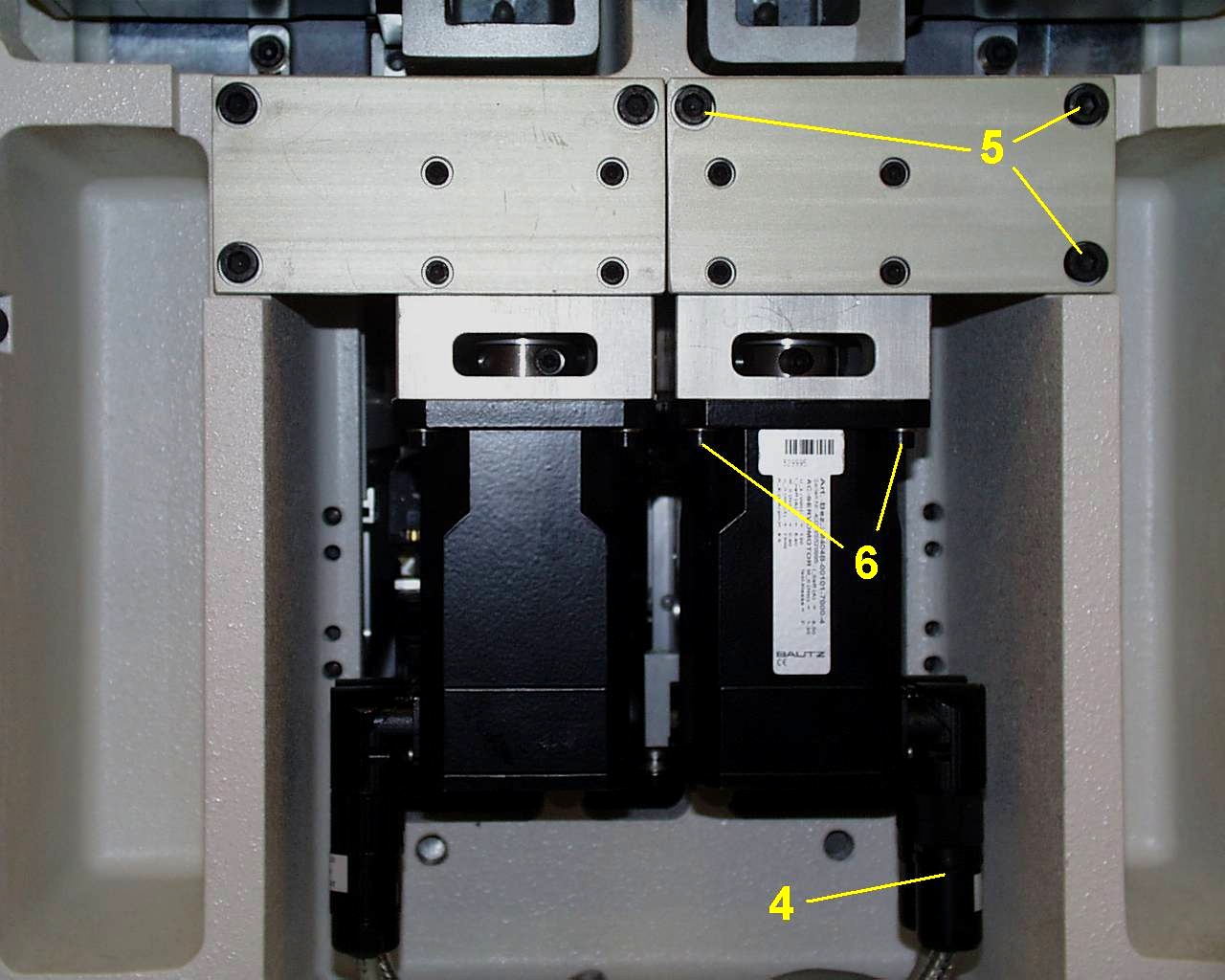

Ausbau Motor X-Achse Vorschub:
- Maschine ausschalten und Seitentuere sowie Slotblech entfernen
- Zahnriemen lösen (siehe oben)
- Stromversorgung abstecken (Pos. 4)
- Imbusschrauben (Pos. 5) lösen und Motor mit Halterung herausnehmen
- Imbusschrauben (Pos. 6) lösen und Motor aus Konsole nehmen
- Neuer Motor in Konsole montieren, Riemen Einfädeln und Motor einbauen
- Riemen an rechter Spannrolle einfädeln und mit Hilfe der Spannschraube (Pos. 2) spannen. Riemenspannung pruefen und ggf. Riemenstellung am Zahnrad ändern (Pos. 3). Schrauben anziehen.
Achtung!
Riemen duerfen nicht zu stark gespannt werden, da sonst bei Dauerbelastung die
Lager beschädigt werden können.
- Abdeckungen / Slotblech montieren
- Maschine einschalten, Referenzlauf durchfuehren
Nach einem Motorwechsel ist nur der Offsetwert
der X-Achse-Vorschub zu ueberpruefen (siehe
Kapitel Einstellungen,
Seite
Einstellungen Feederantrieb,
Punkt 4 Korrekturwert X-Achse).
