Werkzeugstation

Aufgabe:

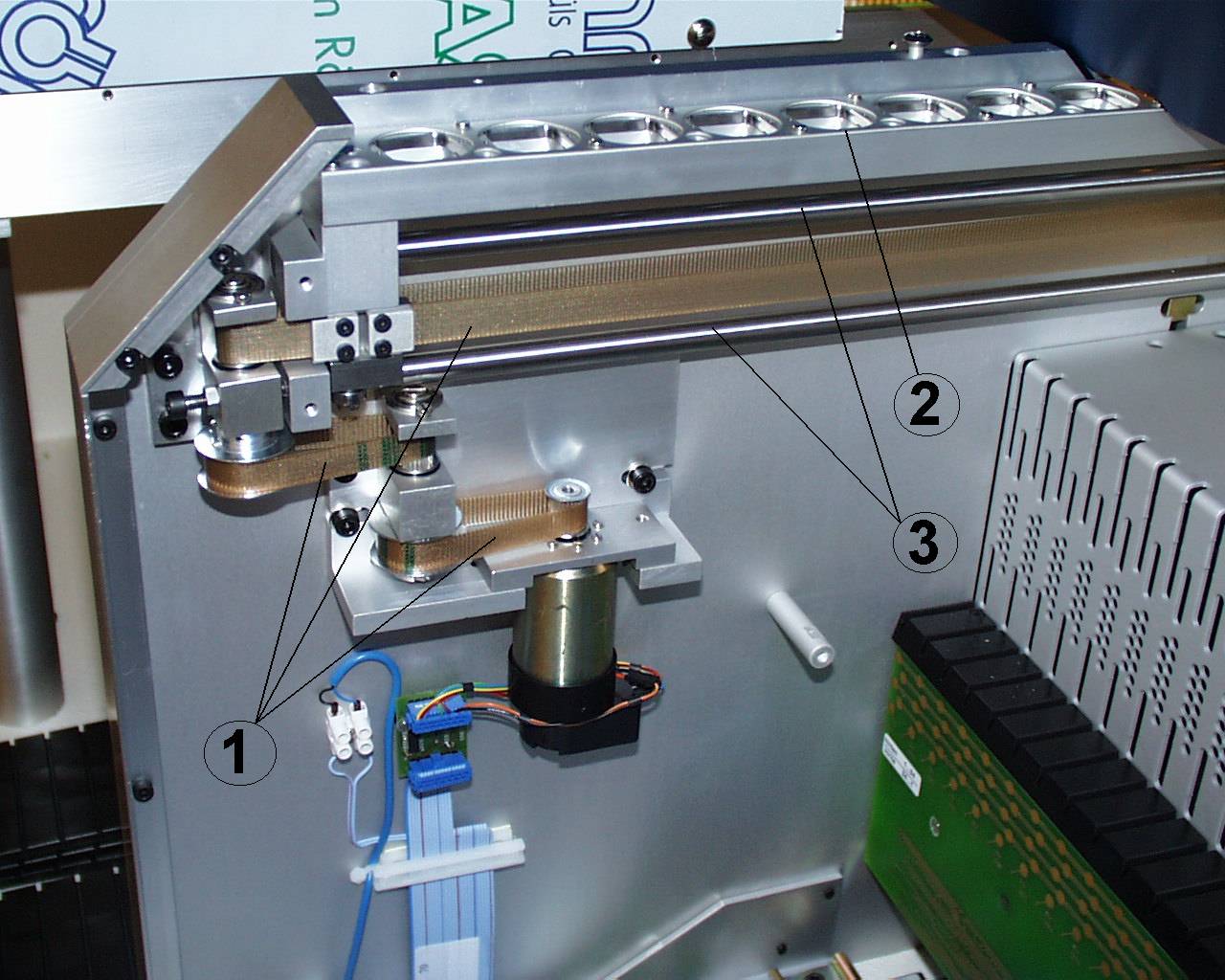

Fuehrungen (3) reinigen und neu einfetten

Werkzeuge:

Fett

Arbeitsanleitung:

"Not–Aus" druecken.
Schutzabdeckung der Werkzeug Station entfernen.
Fett und Schmutz entfernen.
Fuehrungen (3) neu einfetten.
Spiel in den Fuehrungen kontrollieren ggf. neu einstellen
Vorderes und hinters Kugellagerpaar kontrollieren ggf. einstellen.

Siehe auch:

"Service\Mechanische Komponenten\Werkzeugstation"

Hinweis:

Um die Leichtgängigkeit zu pruefen Motor abstecken.
Lager leichtgängig und spielfrei einstellen: Fuehrungs­rollenpaare duerfen sich beim Hin- und Herbewegen des Schlittens von Hand gerade noch blockieren lassen.
Nicht zu stark anziehen.

Aufgabe:

Beweglichkeit der einzelnen Werkzeugtaschen (2) ueberpruefen

Werkzeuge:

Arbeitsanleitung:

Not –Aus druecken.
Schutzabdeckung der Werkzeug Station entfernen.
Beweglichkeit der einzelnen Werkzeugtaschen (2) ueberpruefen: oberer und unterer Ring.
Die Werkzeugtaschen muessen richtig zentriert werden.

Siehe auch:

"Service\Mechanische Komponenten\Werkzeugstation"

Hinweis:

Achtung !! Werkzeugtaschen nicht  fetten oder ölen !!
Sind die Werkzeugtaschen beschädigt oder lassen sich nicht richtig drehen, muss die komplette WzW- Leiste ausgetauscht werden.

Aufgabe:

Riemenantrieb (1) kontrollieren

Werkzeuge:

Arbeitsanleitung:

Not–Aus druecken.
Schutzabdeckung der Werkzeug Station entfernen.
Sichtkontrolle am Riemen (1) und an der Umlenkeinheit
Riemenspannung einstellen mit Test Funktion:
Werkzeugwechsler Lerne Modus.
Riemenspannung pruefen, gegebenenfalls nachstellen.

Hinweis:

Riemen duerfen nicht zu fest gespannt sein, da sonst bei Dauerbelastung die Lager beschädigt werden können.
