Vakuum

Aufgabe:

Vakuumpumpe ueberpruefen

Werkzeuge:

Arbeitsanleitung:

Vakuumpumpe ausstecken
Schutzgitter von Luefter entfernen
Luefter reinigen

Siehe auch:

Separate Bedienungsanleitung von Vakuumpumpe

Hinweis:

Aufgabe:

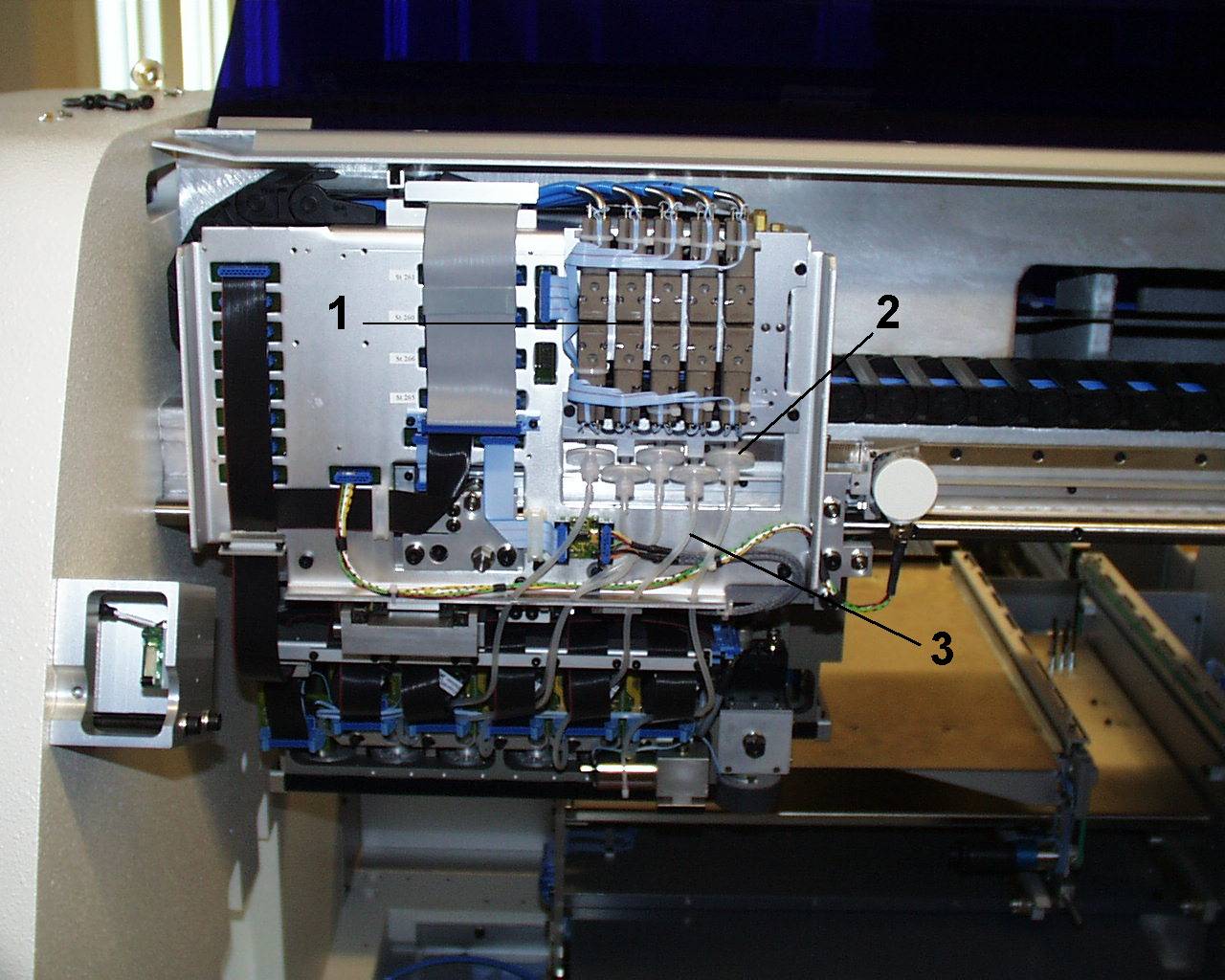

Vakuumleitungen (3) ueberpruefen

Werkzeuge:

Pressluft, Alkohol

Arbeitsanleitung:

Sicherheitsschalter verriegeln + Not –Aus druecken
Haube und Kopfabdeckung hochklappen
Sichtkontrolle an Silikonschläuchen (3)
Werkzeuge entfernen
Silikonschläuche (3) ausblasen
Achtung: Vor dem Ausblasen der Silikonschläuche Werkzeuge entfernen. Max. 1bar Druck

Siehe auch:

"Service\Mechanische Komponenten\Vakuum Drucklufteinheit"

Hinweis:

Ausblasen der Vakuumleitungen und Werkzeuge nicht  ueber 0,1 MPa (1 bar). So kann verhindert werden, dass der Schlauch von der Nadelfuehrung springt

Optional wenn eine Vakuumueberwachung besteht, muss die Vakuumueberwachung kalibriert werden.

Aufgabe:

Vakuum- Luftfilter (2) ueberpruefen

Werkzeuge:

Pressluft, Alkohol

Arbeitsanleitung:

Sicherheitsschalter verriegeln + Not –Aus druecken
Haube und Kopfabdeckung hochklappen
Am Ende der Silikonschläuche befindet sich der Vakuum- Luftfilter (2):
Normal: Filterfarbe weiß = Filter  OK.

Anomal: Filterfarbe dunkelgrau = Filter wechseln

Siehe auch:

Hinweis:

Filter können nicht gereinigt werden

Optional wenn eine Vakuumueberwachung besteht, muss die Vakuumueberwachung kalibriert werden.
