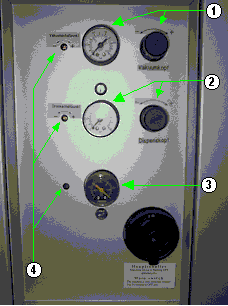

Einstellung der Vakuun-Drucklufteinheit
1 - Druckluftregler und Manometer fuer Vakuumköpfe (Nadeln)
2 - Druckluftregler und Manometer fuer Dispenskopf
3 - Manometer fuer Vakuumpumpe
4 - Schaltpunkteinstellung
Einstellanweisung Druckluft fuer Vakuumköpfe:
- Hysterese auf Minimum stellen.
- Im Diagnoseprogramm Nadel 1 auswählen und Luftventil einschalten.
- Druck so einstellen, dass Manometer 0,2 Bar anzeigt.
- Mit Schraubendreher Schaltpunkt so einstellen, dass das Symbol L verschwindet.
- Fuer Normalbetrieb Manometer auf 0,5 bar einstellen.
Einstellanweisung fuer Druckluft fuer Dispenskopf:
- Hysterese auf Minimum stellen.
- Im Diagnoseprogramm Dispenser auswählen und Luftventil einschalten.
- Druck so einstellen, dass Manometer 0,2 Bar anzeigt.
- Mit Schraubendreher Schaltpunkt so einstellen, dass das Symbol L verschwindet.
- Fuer Normalbetrieb Manometer auf 0,9 bar einstellen.
Einstellanweisung fuer Vakuumueberwachung (Vakuumpumpe):
- Hysterese auf Minimum stellen.
- Mit Schraubendreher Schaltpunkt so einstellen, dass das Symbol V verschwindet.
- Manometer steht auf -0,8 bar bei eingeschalteter Pumpe.
