Nadelschlitten
| Aufgabe: | Pruefen ob der Nadelschlitten mechanisch in Ordnung ist. |
| Werkzeuge: | Tuch, Spiritus, Imbuss |
| Arbeitsanleitung: | Maschine

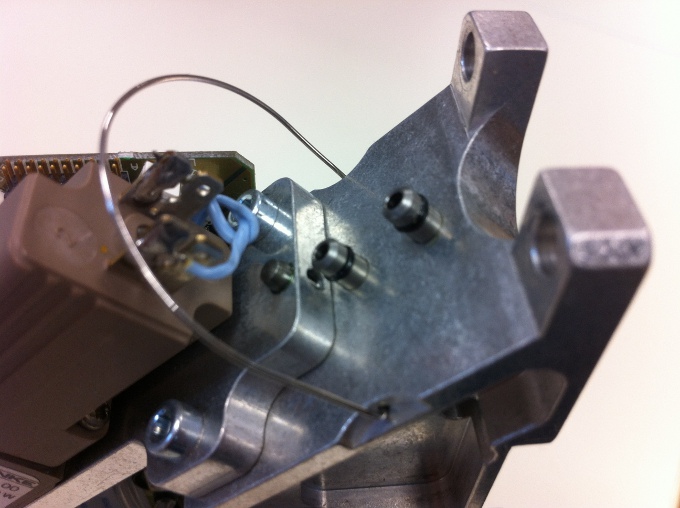

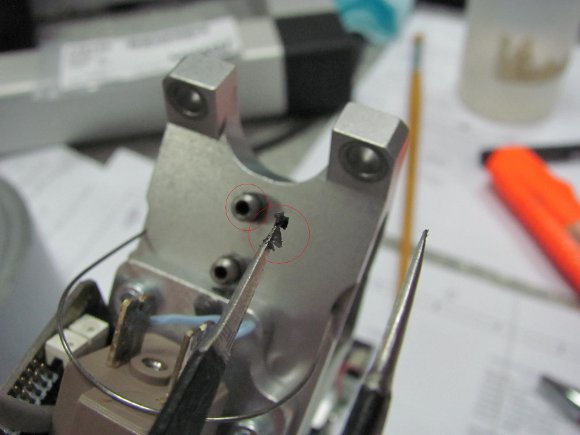

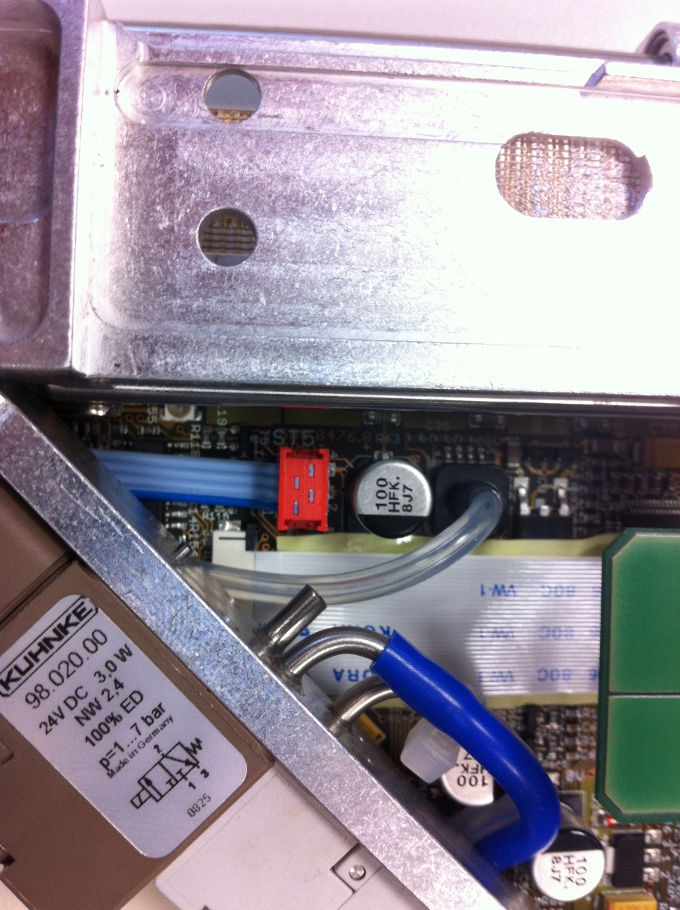

ausschalten!! Beschreibung zum Ein und Ausbau des Nadelschlitten. Läuft die Z- Achse leichgängig. Alle Lager in Ordnung. Riemenspannung in Ordnung Druckmotor läuft leichtgängig. Luftfilteranschluss: säubern, Dichtringe wechseln Vakuumschlauch nicht beschädigt und sauber
|
| Siehe auch: | |
| Hinweis: | Ersatzteilkatalog fuer die MX |
Nadelfuehrung
Bild 1
Bild 2
Aufgabe: |
Reinigen der Nadelfuehrung. Kontrolle der Tellerscheibe und Aufnahmeplatte. |
Werkzeuge: |
Tuch, Spiritus |
Arbeitsanleitung: |

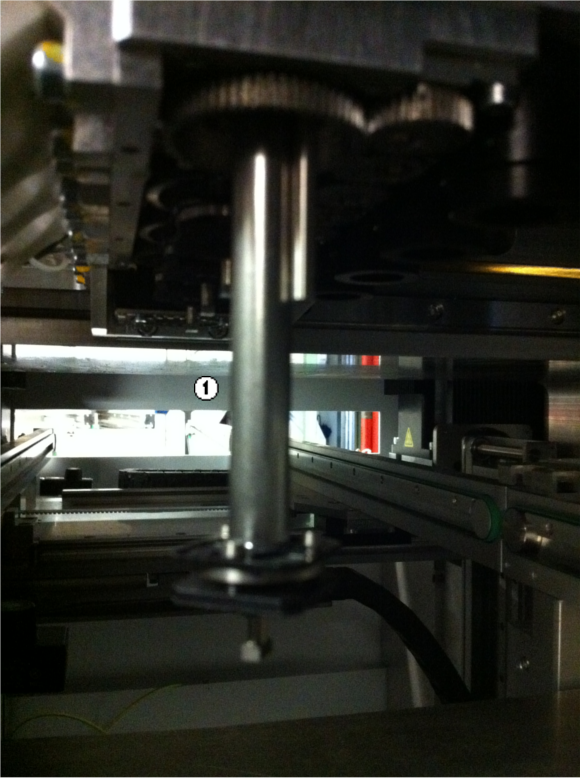

Not-Aus druecken Nadelfuehrung nach unten druecken (Bild 1, Pos1) und mit dem Tuch

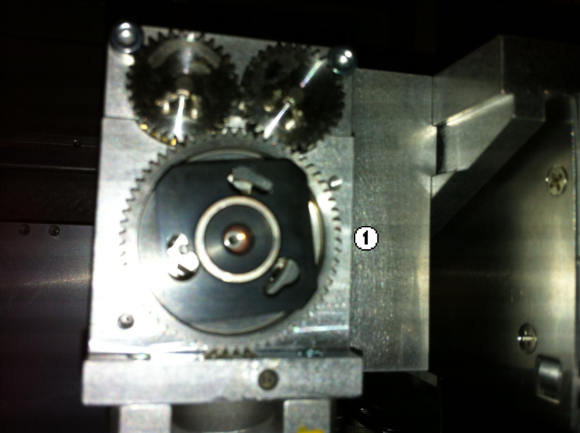

und etwas Spiritus die Nadelfuehrung und Nadelteller (Bild2, Pos1) von
unten reinigen. |
Siehe auch: |
|
Hinweis: |
Reinigen, nicht ölen oder fetten. Nadelfuehrung muss trocken laufen Wenn die Nadelfuehrung Spiel hat, muss diese getauscht werden. |
