MiT4 stellt sich vor

• STABILES, VIBRATIONSFREIES GRUNDGESTELL
• HOCHPRÄZISE LINEARANTRIEBE
• DIGITALES VISIONSYSTEM UND KAMERAS
• MODULAR ERWEITERBAR
• AUTOKALIBRIERUNG
• GROSSES SOFTWAREPAKET
• GERINGE STELLFLÄCHE

FUNKTIONALITÄT
Seit Jahren geben wir einen hohen Standard an Bedienerfreundlichkeit vor, jetzt angepasst an Industrie 4.0.

SCHNITTSTELLE
Zu allen gängigen ERP / MES Systemen, zu Lagersystemen sowie zu MIMOT Workflow Solutions.

BEDIENERFREUNDLICHKEIT
Intuitive Bedieneroberfläche für schnelle und einfache Handhabung. Verschiedene Bedienlevel einstellbar.

SERVICE
Einzigartiges Diagnoseprogramm mit direktem Zugriff auf Dokumentation. Remote-SW inkl. für schnelle Onlinehilfe.

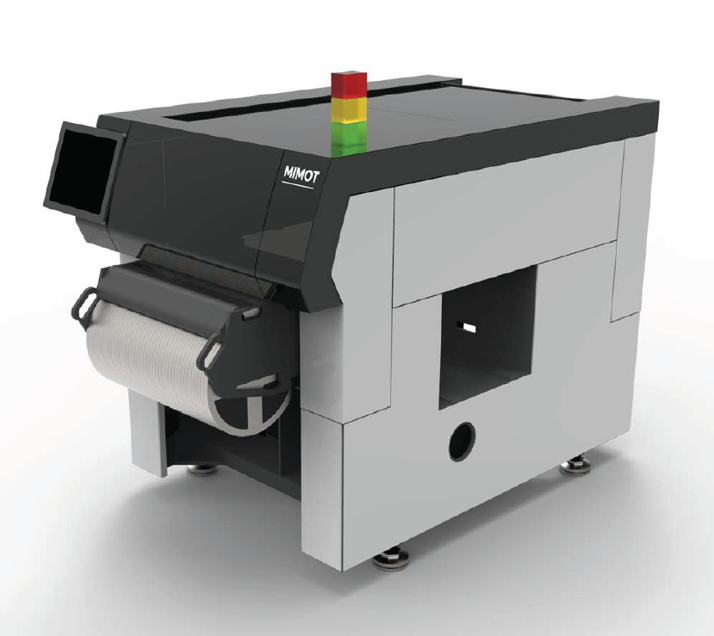

MiT4 BESTÜCKPLATTFORM
Die MiT4 Bestückplattform setzt neue Maßstäbe in der SMD-Bestückung. Der Matrix Bestückkopf mit Softtouchfunktion zur vollautomatischen Höhenmessung passt sich an gewölbte Leiteplatten automatisch an. Das hochgenaue, digitale Visonsystem in Verbindung mit schnellen und verschleißfreien Linearantrieben ermöglicht eine präzise und zuverlässige Bestückung. Sie ist Stand-Alone fähig, jederzeit an neue Anforderungen anpassbar und Bestandteil der MIMOT Worflow Solutions.

MiT4 STANDARDAUSSTATTUNG

• Bestückkopf mit 1 Bestücknadel, hochauflösender, digitaler Kamera und patentierter Refexionsoptik
• 2 hochauflösende, digitale Kopfkameras
• Softtouchfunktion für vollautomatische Höhenmessung
• Vakuumüberwachung mit Airkissfunktion
• Verschleißfreie hochpräzise Linarantriebe für X- und Y-Achse (Achsauflösung 1ym)
• Digitales Visionsystem
• 17“ Touchscreen mit bedienerfreundlicher Oberfläche
• Sprachenumschaltung (6 Sprachen DE/EN/FR/IT/RU/CZ)
• Diagnoseprogramm mit Online Dokumentation
• Frei programmierbare Signalleuchte
• IR Feederbank für kontaktfreie Datenübertragung
• Betriebssystem Windows 10
• SMEMA Interface
• 18 Monate Gewährleistung

TECHNISCHE DATEN

• Bestückleistung nach IPC bis 12.500 Bt/h
• Bauteilgröße: 01005 bis 14mm x 14mm (Option 55 x 55mm)
• Bauteilhöhe 25 mm über 25 mm
• Bestückbereich: 600 x 400 mm
• Bestück Genauigkeit: 35ym / 4 Sigma
• IR-Feederbank mit 2x 42 Stellplätze für S8 Feeder
• L/T/H: 1200mm x 1700mm x 1500mm
• Gewicht: 1800kg

SOFTWAREPAKET

• Autolernfunktion Systemkonstanten und Aufnahmeposition

• LP-Lageerkennung auch ohne Fiducials

• Tool Autoident

• DMXCode lesen

• BGA-Ball Inspektion

• Quicktrace Stoppfunktion

• Schlechtnutzenerkennung (Ink Funktion)

• Remote Anschluss für Fernwartung

• Pre Pick Stepping

• Liniensoftware (MIMbalan)

• Auftragsbearbeitung (MIMjob)

• Traceability (MIMtrace)

• Füllstandsanzeige (MIMfill)

OPTIONEN

• Bestücknadel inkl. digitaler Kamera und Reflexionsoptik, bis zu 4 Stk.

• Werkzeugstation für 8 ID-Tools

• 2-fach Optik für Bauteile 55mm x 55mm, optional bis 80mm

• Single-Level Transportsystem 3-fach segmentiert

• Multi-Level Transportsystem (Multilevel für stillstandsfreie Produktion)

• Feederbank hinten für weitere 42 Steckplätze

• 17“ Bedienmonitor auf der Rückseite
