Dispenskopf Systemkonstanten
Abstand Dispensnadel zur Kopfkamera

XY-Position Dispensnadel - Kopfkamera

Im Menu Eintellungen , Dispenser XY

Mit dieser Funktion wird der Abstand zwischen der Kopfkamera und der Dispensnadel eingelernt.

Hinweis:
Nach Austausch oder Reinigung der Dispensnadel, XY-Position und Z-Höhe nachlernen. Mit Funktion Reinigen Material transportieren bis es aus der Dispensnadel kommt.

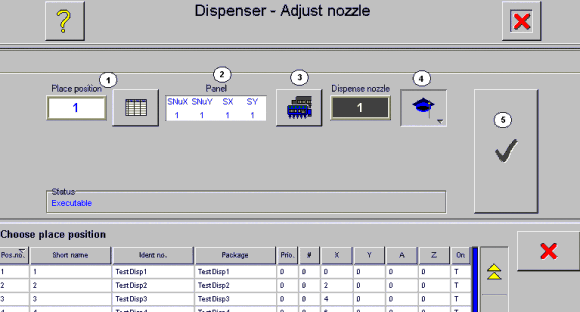

1 - Auswahl einer beliebigen Position. Kann direkt eingetragen oder in der Auswahlliste ausgewählt werden.

2 - Auswahl des Nutzen (bei Mehrfachnutzen).

3 - Auswahl des Kopfes (nur bei Dispensautomat mit 2 Köpfen möglich).

4 - Auswahl zwischen Step- und Lerne-Modus (einlernen der Dispensnadel nur im Lerne-Modus möglich).

5 - uebernehmen der Auswahl und wechseln zum Fenster Position lernen.







1 - Monitor/ Anzeige aktuelle Position.

2 - Aktueller Modus um Mittelpunkt der Dispensposition zu finden.

3; 4; 5 - Modusauswahl um Mittelpunkt der Dispensposition einzulernen.

6 - Verfahren der Kopfkamera mittels Pfeiltasten oder auf Fläche halten und Finger bewegen.

7 - Aktuelle Koordinaten von Kopf und Tisch.

8 - X-Y- Verfahren aktiv.

10 - Einstellung Geschwindigkeit

11 - Einstellung Kopfkamerabeleuchtung

12 - uebernahme der eingestellten Koordinaten/ Einstellungen.

Nach Betätigen der uebernahmetaste (Punkt 12) wird ein Dispenspunkt gesetzt. Danach erscheint das obere Fenster erneut. Nun muss das rote Fadenkreuz auf dem Monitor (Punkt 1) mittels Pfeiltasten (Punkt 6) auf Mitte Dispenspunkt gefahren werden. Speichern und beenden der Funktion mit uebernahmetaste  (Punkt12). Die Koordinaten werden in der Systemkonstantendatenbank gespeichert.
