Leiterplattentisch

Aufgabe:

Funktion und Zustand der LP-Klemmung ueberpruefen

Werkzeuge:

Öl

Arbeitsanleitung:

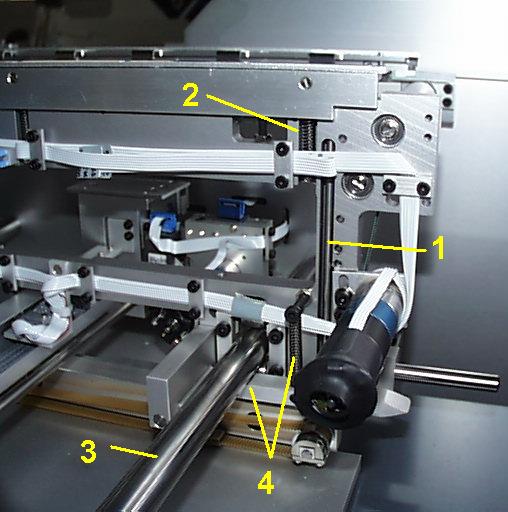

Fuehrungen (4 x Pos.1) der LP-Klemmleisten leicht einölen. Muss leichtgängig laufen. Federn (6 x Pos.2)noch vorhanden und in Ordnung?

Siehe auch:

Hinweis:

Klemmleiste sollte ueber den oberen Totpunkt laufen (ggf. Offset einstellen).

Aufgabe:

Klemmung der beweglichen Seitenwand kontrollieren

Werkzeuge:

Tuch, Spiritus

Arbeitsanleitung:

Fuehrungen (Pos.3) der beweglichen Seitenwand reinigen. Muss fettfrei sein. Feder und Gummischeibe (Pos.4) noch vorhanden und in Ordnung?

Siehe auch:

Hinweis:

Seitenwand muss stabil halten und darf nicht rutschen

Aufgabe:

Funktion und Zustand der LP-Unterstuetzung kontrollieren

Werkzeuge:

Arbeitsanleitung:

Funktion mit Diagnoseprogramm testen. Sichtkontrolle an mechanischen Teilen

Hinweis:

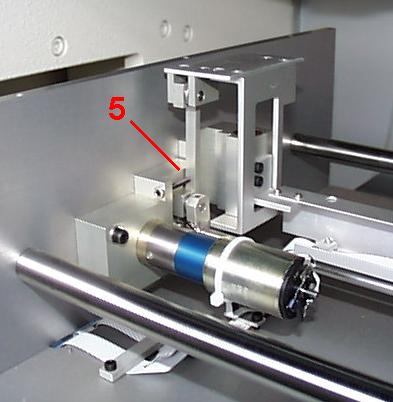

Oberer Endanschlag (Pos.5) muss so eingestellt sein, dass das Unterstuetzungsblech ueber den Totpunkt läuft aber sich nur minimal wieder absenkt.
