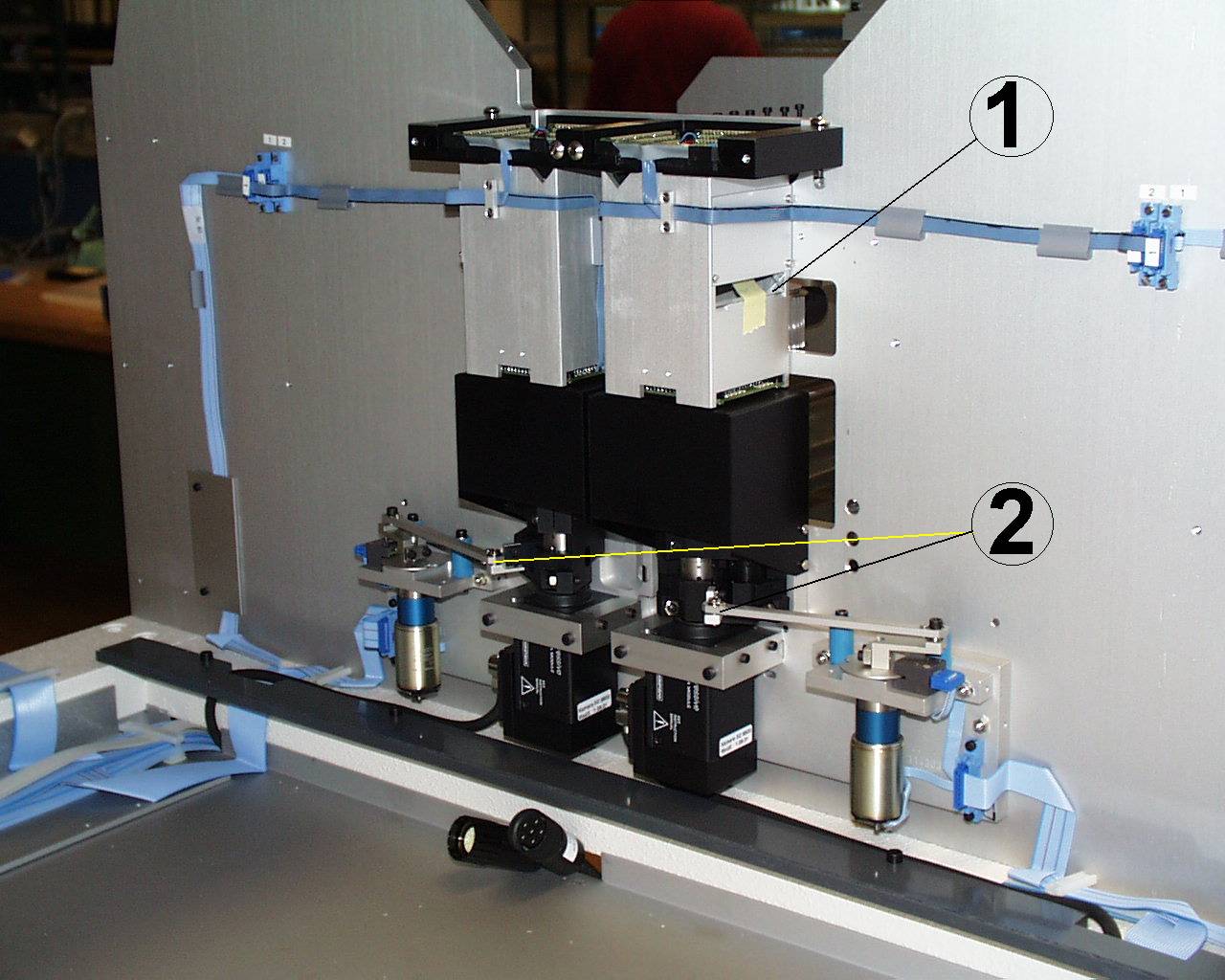

Kamerastation

Aufgabe:

ueberpruefen und Reinigen der BTL-Station

Werkzeuge:

Staubsauger

Arbeitsanleitung:

Not –Aus druecken.
Schutzabdeckung der BTL - Station entfernen.
Staub und Schmutz absaugen.
Leichtgängigkeit der Radial Fuehrung ueberpruefen.

Siehe auch:

Hinweis:

Achtung wird die komplette Einheit ausgebaut, muss die Optik neu eingestellt und der Kamerachip neu kalibriert werden. Diese Arbeit sollte jedoch nur von MIMOT-Mitarbeitern durchgefuehrt werden.

Aufgabe:

ueberpruefen und Reinigen der Optik

Werkzeuge:

Glasreiniger und fusselfreies Tuch

Arbeitsanleitung:

Not –Aus druecken.
Schutzabdeckung der BTL - Station entfernen.
Mit Hilfe des Klebestreifens (1) die Glasscheibe entfernen.
Glasscheibe mit Glasreiniger putzen und wieder einlegen.

Siehe auch:

"Service\Mechanische Komponenten\BTL-Station"

Hinweis:

Achtung wird die komplette Einheit ausgebaut, muss sie
Optik erneut eingestellt und der Kamerachip neu kalibriert werden.

Diese Arbeit, sollte jedoch nur von MIMOT-Mitarbeitern durchgefuehrt werden.
