Feeder

Aufgabe:

Zustand pruefen

Werkzeuge:

3er Sechskantschluessel

Arbeitsanleitung:

ueberpruefen der Leichtgängigkeit, Beschädigung und Verschmutzung,
Lesbarkeit der Feedercodierung (3)+(8)+(9). Leichter Lauf von (14)+(13) ggf. etwas einfetten. Riemen und Spannung des Riemens kontrollieren (12)+(9). Feder und Federwirkung kontrollieren (15). Deckel vorhanden (14) Klemmring vorhanden (4). Pruefung, ob Gewindebolzen montiert + fest (10).

Siehe auch:

Hinweis:

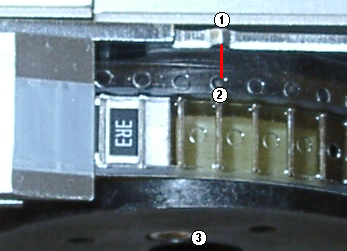

Bild 2

Filmförderer: Ist das Transportrad (16,Bild 1) nicht richtig zur Feedernase eingestellt, kann die Koordinatenuebergabe zwischen den Feedern nicht richtig funktionieren. In Bild 2 sehen sie die Grundausrichtung (1)-(2), einstellbar durch Lösen von Schraube (3)

Folge: Wird dies nicht beachtet muessen Sie die Abholpositionen nach dem Umruestvorgang ggf. neu einlernen.

Aufgabe:

Zustand pruefen

Werkzeuge:

3er Sechskantschluessel

Arbeitsanleitung:

ueberpruefen der Leichtgängigkeit, Beschädigung und Verschmutzung,
Lesbarkeit der Feedercodierung (3). Kontaktstifte in Ordnung (4).

Siehe auch:

Hinweis:

Bandförderer: sinngemäß gelten alle Wartungsarbeiten des Filmförderers.

Aufgabe:

Zustand pruefen

Werkzeuge:

3er Sechskantschluessel

Arbeitsanleitung:

ueberpruefen der Leichtgängigkeit, Beschädigung , Verschmutzung, fehlende Teile.

Siehe auch:

Hinweis:

Vibrationsförderer: sinngemäß gelten alle Wartungsarbeiten von Filmförderer.
