Magazinnullpunkte lernen

Hinweis:    Bevor die Magazinnullpunkte eingelernt werden, muss der Maschinennullpunkt angefahren werden.

Um die Magazinnullpunkte einzulernen  bzw. zu ueberpruefen, alle Feeder aus der Maschine entnehmen und den Magazinnullpunktfeeder Nr. 4092 auf Slot Nr. 1 der Feederbank stecken.

Im Hauptmenue, Feederscan anklicken. Feederbank wird gescannt.

In dem Menue
                 Lernen ,
   Referenzpunkte  ,
Magazinnullpunkte  aufrufen.

Folgendes Fenster erscheint:

1 - Slot Eingabefeld

2 - Öffnen der Liste Feederbankbelegung (Punkt 3)

3 - Auswahlliste

4 - Step Modus

5 - Lerne Modus

6 - Lerne Modus mit automatischer Suche

Slot 1 in das Eingabefeld (1) eingeben oder die Auswahlliste (3) mit der Auswahlliste Taste (2) öffnen und dort den Slot auswählen.
Um die Magazinnullpunkte zu ueberpruefen, die Off Modus Taste (4) anklicken.
Um die Magazinnullpunkte einzulernen, das Lerne Modus (5) auswählen. Mit dem automatischen Such-Modus (6)  wird das Template des Feeders gesucht. Der Bohrungsmittelpunkt braucht nicht genau angefahren werden.

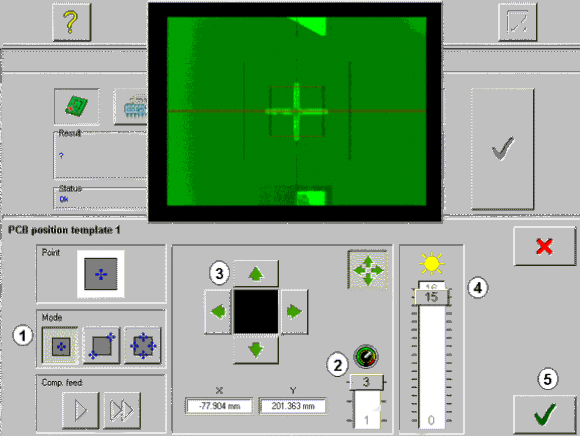

Nach Bestätigung  , fährt die Kopfkamera auf den gespeicherten Koordinaten des Magazinnullpunktes vom Slot 1. Die folgende Maske öffnet sich:

1    -    Die Funktion wird hier nicht benötigt

2    -    Einstellen der Verfahrgeschwindigkeit

3    -    Anfahren der Position

4    -    Helligkeitseinstellung

5    -    Speichern der Position

  Bild 1.3

       Bild 2.3  Bild 3.3

Auf dem Bild 2.3 und Bild 3.3 sind die zwei  Auflagestellen der Nullpunktfeeder mechanisch ausgeschlagen, Feeder mit solchem Verschleiß duerfen Sie nicht mehr verwenden. Die Abholposition kann mit solchen Feedern nicht sauber eingestellt werden. Der Magazinnullpunktfeeder ist ein empfindliches Messnormal, das die Aufgabe hat, Positionen mit einer Toleranz von +/- 0,2 mm zu bestimmen. Behandeln Sie diesen Feeder mit besonderer Sorgfalt.

Mit Hilfe der Steuertasten (3) kann der Bohrungsmittelpunkt angefahren werden. Ist der automatische Such-Modus aktiv, kann mit der Taste die Bohrung automatisch gesucht und die Koordinaten uebernommen werden. In der Slotanzeige erscheint die nächste Slotnummer. Danach Magazinnullpunktfeeder in den nächsten Slot aufstecken, bestätigen und Feeder weiter stecken, usw.

Im letzten Bereich der Feederbank vorne (linke Seite) können nur die ersten 13 Slotplätze, aufgrund der Lage der Kamera am Kopf vorne, eingelernt werde.
Die Koordinaten (Punkt 2 Bild unten) der restlichen Magazinnullpunkte muessen direkt in die Daten Bank der Magazinnullpunkte (1) im MIMEXPLORER eingetragen werden. Eine durchschnittliche Differenz der X Koordinate zwischen zwei nebeneinander stehenden Magazinnullpunkten wird einfach subtrahiert (16,67mm). Fuer die Y Koordinaten wird ein Durchschnitt der Werte der vorangegangenen Slots eingetragen.
