Kapiteluebersicht:
Netzteil und Pneumatik-Anschluss
In diesem Kapitel lernen Sie die einzelnen Komponenten im MX-Netzteil kennen.

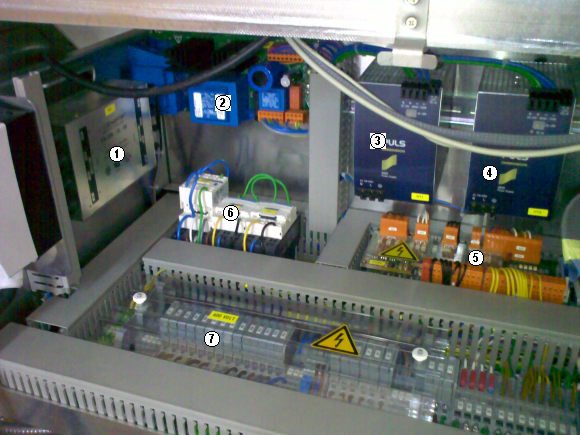

1 - Netzfilter
2 - Akkuladeschaltung, damit bei Stromausfall die Nadeln nicht nach unten fallen
3 - Netzteil NT1: Logikspannung + Luefter
4 - Netzteil NT2: Spannungsversorgung fuer Feederbank bzw. Aktivfeeder
5 - Phasenueberwachung
6 - Schuetze fuer Vakuumpumpe und Feederbänke
7 - Sicherungssockel Niederspannung (240 V~)
1 - Akku fuer den Nadel Hochlauf
2 - Steckdose eingesteckt sind Netzteile fuer Touchscreenmonitor
3 - Schuetze fuer Sicherheitsabschaltung
4 - Pilz Sicherheitsrelais , ueberwachung des Not-Aus Kreises
5 - Softstartrelais
6 - Relais fuer Sicherheitslogik
7 - Klemmblock fuer .....
8 - Klemmblock fuer ......
9 - Klemmblock fuer .....
10 - Klemmblock fuer ....

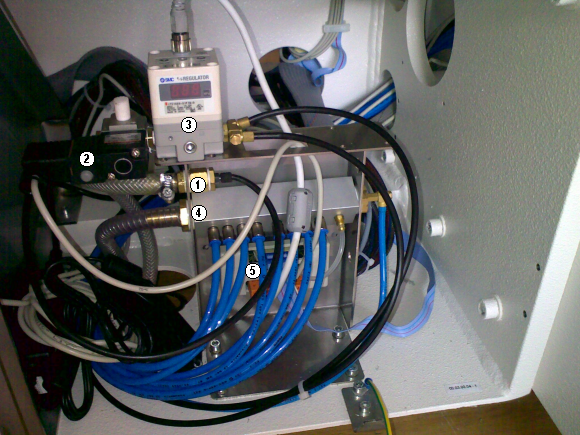

1 - Anschluss fuer Druckluft Zuleitung
2 - Sicherheitsventil fuer die Druckluft, unterbricht die Luftzufuhr, sobald die Maschine ausgeschaltet ist
3 - Druckluftregler
4 - Anschluss fuer die Vakuumleitung
5 - ueberwachungseinheit fuer die Vakuumzuleitung

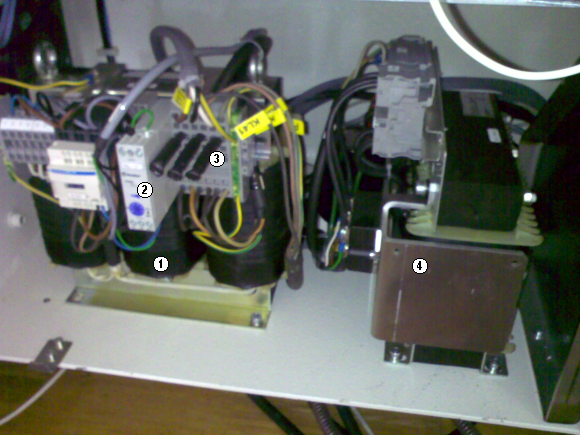

1 - TR1 Trafo fuer 38 V~
2 - Zeitrelais fuer das verzögerte Einschalten des Trafos TR1
3 - Sicherheitsbeschaltung fuer Bautznetzteil, Herstellung der Betriebsart "Hochohmig"
4 - TR2 Trafo fuer 95 V~, Versorgung fuer Bautznetzteil
