Nach dem Flashen der Atmels und der CAN Master Einheiten, muss die Spannungsversorgung ausgeschaltet werden und die jeweilige Adresse eingestellt werden.
Die Adresse der Atmels und der CAN Master Einheiten, wird binär durch die DIP-Schalter Stellung festgelegt.
Die Einstellung muss entsprechend der Auslegung des Easy Systems vorgenommen werden, zum Beispiel ob die entsprechende CAN Master Einheit am Lift 1 oder Lift 2 ist, oder die Atmels fuer Einlaufbänder, Auslaufbänder, Einstosser usw. sind.
Kapiteluebersicht:
1.
Einstellung der DIP-Schalter fuer Atmels
2.
Einstellung der DIP-Schalter fuer CAN Master Einheiten
Einstellung der DIP-Schalter fuer Atmels
hoch

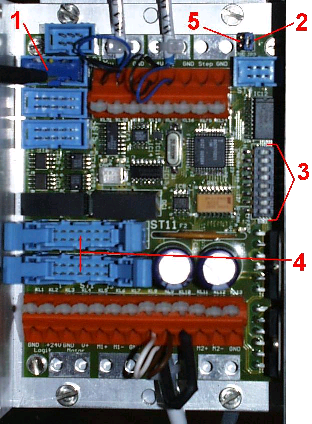

3 - DIP-Schalter
Atmel:
Adressen |
Komponenten |
|
|
gleiche Kodierung fuer Sender und Empfänger |
|
0 |
broadcast an alle |
1-127 |
Adressbereich Atmelknoten |
>128 |
fuer andere |
|
|
Adr (dez) Knoten-Typ |
|
0 |
Als Empfängeradresse: Broadcast an alle Als Senderadresse nicht zugelassen |
1 |
Erstes Einlaufband direkt am Lift / an Maschine |
2-7 |
Maschine: Bänder auf Rueckseite |
8 |
Auslaufband direkt am Lift / an Maschine |
9-15 |
Maschine: Bänder auf Vorderseite |
|
|
16+17 |
Ausstosser |
18+19 |
Einstosser |
20 |
Magazinwechsler |
21 |
easyTurn |
22 |
easyStack |
23 |
Codierte Magazine (BC in Lift) |
|
|
30-36 |
Zusatzeinzelbänder |
37-43 |
Bänder easyTurn Zweig 1 |
44-50 |
Bänder easyTurn Zweig 2 |
51-57 |
Bänder easyTurn Zweig 3 |
58-64 |
Bänder easyTurn Zweig 4 |
|
|
128 |
Lift-Master (C167) |
129 |
easyTerminal |
130 |
Advantage-Maschine |
131 |
Vorläufig: TTP |
|
Einheit |
Adresse |
DIP-Schalter auf ON |
|
Einlaufband 1 |
1 |
1 |
|
Einlaufband 2 |
2 |
2 |
|
Einlaufband 3 |
3 |
1+2 |
|
Einlaufband 4...7 |
4...7 |
|
|
Auslaufband 1 |
8 |
4 |
|
Auslaufband 2 |
9 |
1+4 |
|
Auslaufband 3 |
10 |
2+4 |
|
Auslaufband 4...7 |
11...14 |
|
|
Einstoßer 1 |
18 |
2+5 |
|
Einstoßer 2 |
19 |
1+2+5 |
|
Ausstoßer 1 |
16 |
5 |
|
Ausstoßer 2 |
17 |
1+5 |
Hinweis:
Abhängig davon wo die Einheit angeschlossen ist.
Beispiel:
Als Einlaufband an der Maschine angeschlossen
hat es Wert 1.
Ist das Einlaufband aber an
vorangehenden Lift angeschlossen
hat es ein Auslaufband, also Wert 8.
Achtung: Beim letzten Atmel vom CAN Bus, muss Schalter Nr.8 auf ON sein.
Einstellung der DIP-Schalter fuer CAN Master Einheiten
hoch

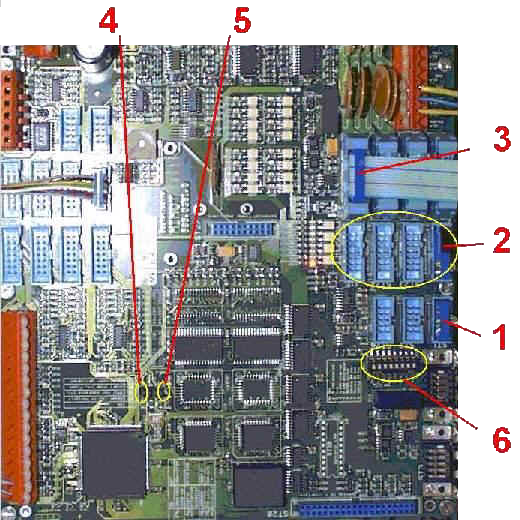

6 - DIP-Schalter
Die Zuordnung ist folgendermaßen aufgeteilt: „DIP-Schalter“ 8,7,6 am Lift legen diese Segmentadresse fest.
Der erste Lift in der Linie bekommt die Adresse 20. Diese wird bestimmt ueber einen Offset in der Software (19 dez) plus DIP-Schalter-Stellung (DIP-Schalter 8,7,6 Binärcode).
|
Einheit |
Segment |
DIP-Schalter auf ON |
|
Lift 1 |
20 |
6 |
|
Lift 2 |
21 |
7 |
|
Lift 3 |
22 |
6 + 7 |
Werden zwei oder mehr Lifte von einem PC (Maschine) gesteuert, so muessen die Lifte ueber den externen CAN-Bus verbunden werden. DIP-Schalter Nr. 1 + 3 muessen auf ON sein.
Zur Erklärung der DIP-Schalter:
Schalterbeschriftung: 8 7 6
Wertigkeit: 4 2 1 (Binärcode)
Bit: x x x ergibt den Offset fuer Segmentadresse
Beispiel:
Lift 1 SegAdr 20 = Offset 19 + 1 (Schalter 8=0; 7=0; 6=1; ergibt(Bitfolge 001)=1)
Lift 2 SegAdr 21 = Offset 19 + 2 (Schalter 8=0; 7=1; 6=0; ergibt(Bitfolge 010)=2)
Die DIP-Schalter Einstellung fuer Palettenstation easyTrans ist folgende: DIP-Schalter 1,3 und 8 => ON
