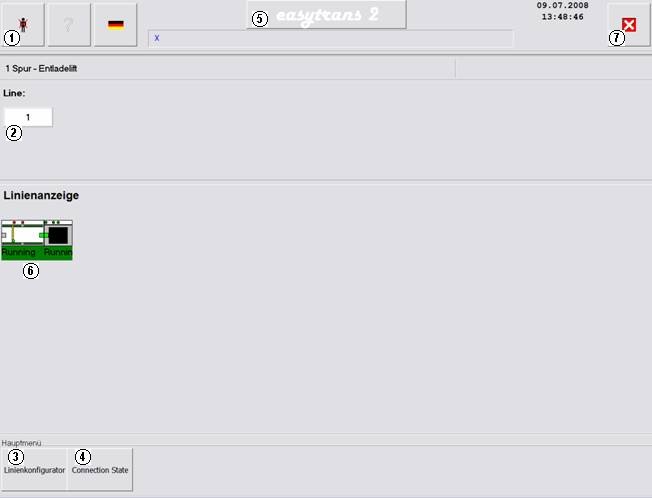

Linienuebersicht (Startbildschirm):
Bedeutung der Knöpfe

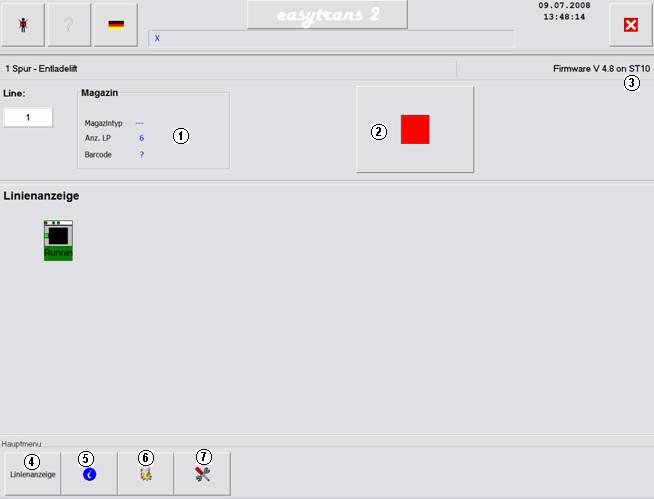

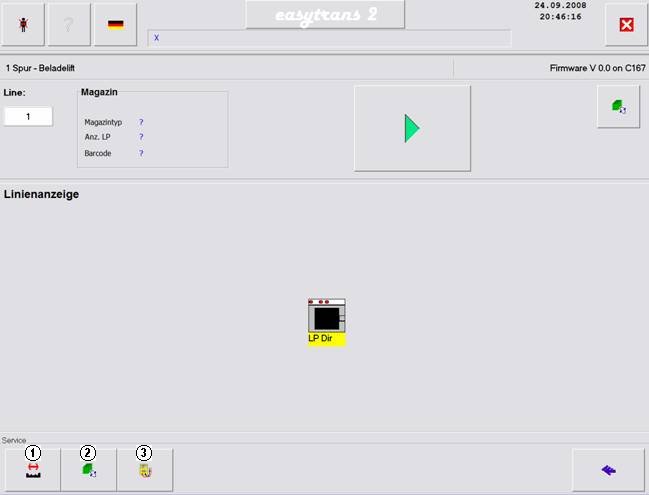

Gerätespezifisches Menue:
Bedeutung der Knöpfe
Bedeutung der Knöpfe
Bedeutung der Knöpfe
Das Menue der Einstellungen variiert von Gerät zu Gerät. Es wird deshalb immer erst der Button im Menue dargestellt und dann die Funktionalität bzw. das Fenster beschrieben.
Unter allgemeinen Menues sind Einträge zu verstehen, welche in allen Geräteklassen vorkommen können.

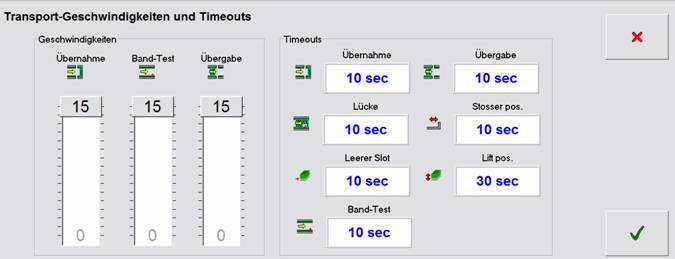

Transportgeschwindigkeiten und Transport-Timeouts
Button:
Funktionalität:
Geschwindigkeiten:
Die Geschwindigkeit mit der eine Leiterplatte uebernommen wird. (Bandgeschwindigkeit bzw. Achsengeschwindigkeit eines Liftes)
Geschwindigkeit mit der Bänder testen.
Die Geschwindigkeit mit der eine Leiterplatte abgegeben wird. (Bandgeschwindigkeit bzw. Achsengeschwindigkeit eines Liftes)
Timeouts:
Anzahl Sekunden bis die Leiterplattenuebernahme abgeschlossen sein muss. (Zeit beginnt erst nachdem alle Liftachsen positioniert sind)
Anzahl Sekunden bis die Leiterplattenuebergabe abgeschlossen sein muss. (Zeit beginnt erst nachdem alle Liftachsen positioniert sind)
Anzahl Sekunden, die der Leiterplattensensor frei sein muss, bis ein Band vom Zustand „Abgeben“ in den Zustand „Leer“ uebergeht.
Anzahl Sekunden bis die Transportperipherie (Einstosser, Auszieher, Durchstosser und Stack) die Positionssensoren erreicht haben muss.
Anzahl Sekunden bis ein Beladelinienlift die nächste Leiterplatte sucht, aber nur wenn zuvor die ausgezogene Leiterplatte nicht beim Nachfolger angekommen ist (d.h. aus einem leeren Slot versucht wurde eine Leiterplatte auszuziehen). Dieses Timeout wird nur angewendet, wenn es sich um eine SMEMA uebergabe handelt. Bei einer CAN uebergabe werden die uebernahme- und uebergabe-Timeouts verwendet.
Anzahl Sekunden bis eine Liftachse positioniert sein muss.
Zeit wie lange ein Band testet, d.h. schnell läuft um eine Leiterplatte zu finden.
Button:
Funktionalität:

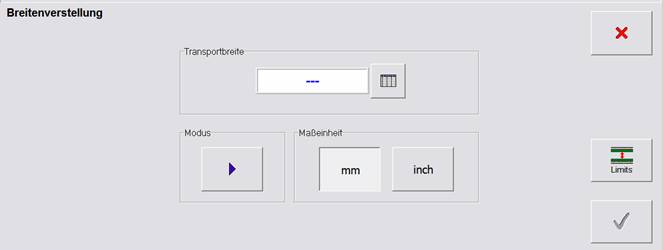

Bei der Breitenverstellung ist zwischen zwei unterschiedlichen Modi zu unterscheiden:
1.) Kalibrieren (Lernen)
In diesem Modus wird die aktuelle Breite des Gerätes auf die eingegebene Breite kalibriert.
2.) Verfahren
In diesem Modus verfährt das Gerät auf die eingegebene Breite.
ueber den Button Limits können die Limits der Breitenverstellung eingesehen werden.
Button:
Funktionalität:

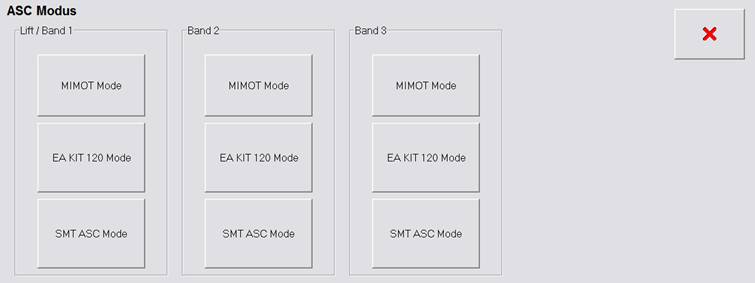

Hier kann das Protokoll der seriellen Schnittstelle des Controllers eingestellt werden.
Defaultwert, dieser wird verwendet wenn ein Kommunikationsservice seriell mit der Schnittstelle des Controllers kommuniziert.
Dieser Modus wird verwendet wenn ein Display von Electronic Arts angeschlossen ist.
Dieser Modus wird eingestellt wenn ein SMT Ofen an die entsprechende Schnittstelle angeschlossen wird.
Achtung, wenn diese Einstellung fälschlich geändert wird kann ein normaler Zugriff auf das Gerät verwehrt bleiben. Dann hilft nur noch das zuruecksetzen der Konfiguration bzw. das ändern des Wertes ueber den CAN Bus weiter.
Button:
Funktionalität:
Das Suchen (Kriechgang) kann aktiviert bzw. deaktiviert werden.
Das Regeln der Leiterplatte am Sensor kann aktiviert bzw. deaktiviert werden.
Anzahl Fehler bis das Band in den Fehlerzustand uebergeht. Wenn bei einer uebergabe ein Fehler aufgetreten ist dann prueft das Band das Nest, wenn dieser Test ohne Fehler abläuft, dann geht das Band nicht in den Fehlerzustand ueber.
Die Toleranz der Breitenverstellung beim Fahren auf Position.
Aktivieren und Rhythmus festlegen in dem angehalten wird.
Auf einen SMEMA Wechsel warten oder Timeout.
