Y-Tisch

Vorgehensweise zum Aus- und Einbau folgender Baugruppen sowie die erforderlichen Einstellungen nach Einbau:

1. Nest
2. Y-Tisch
3. Stahlband
4. Antriebsmotor / Riemen

Achtung!
Nur bei ausgeschalteter Maschine arbeiten.

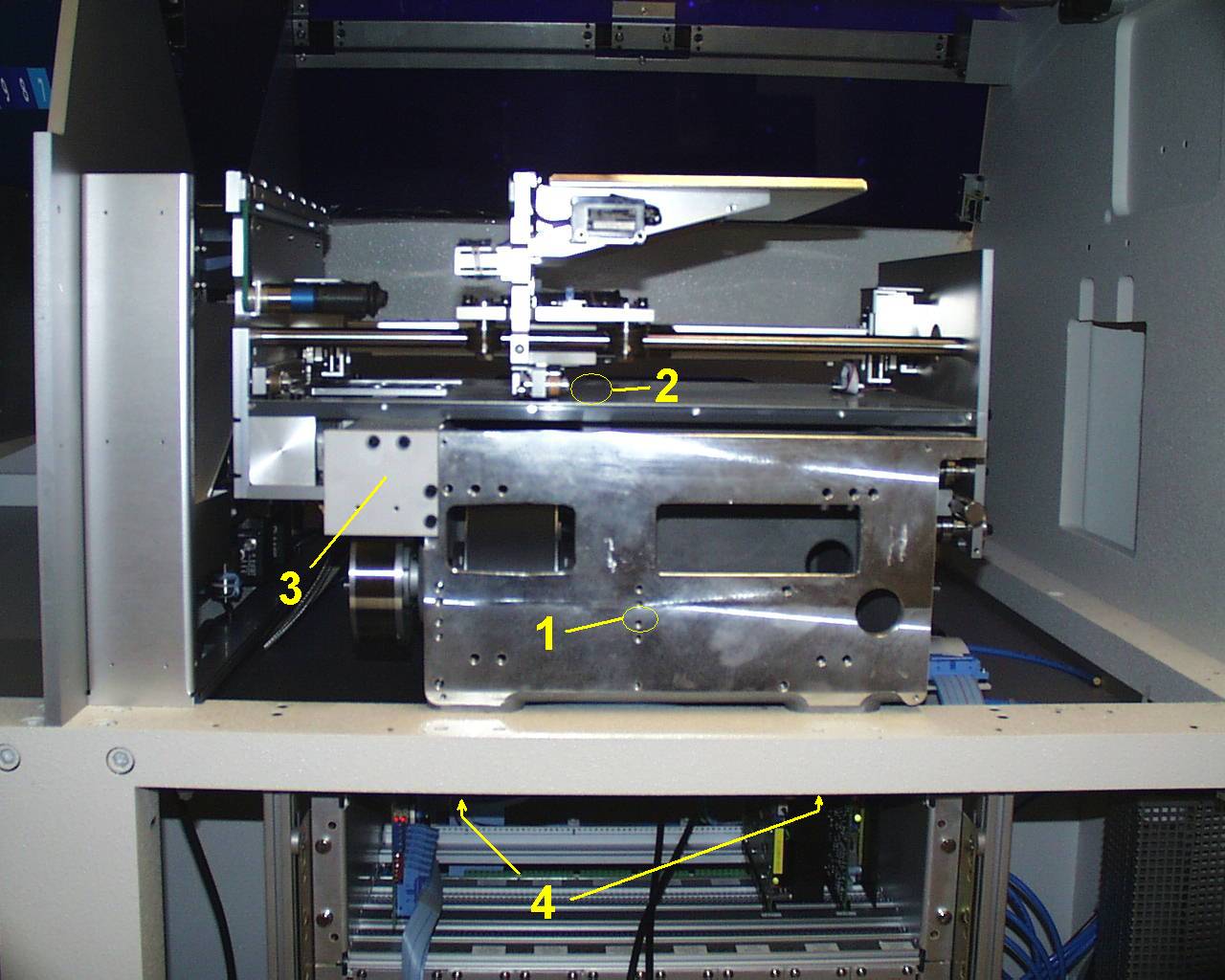

Bild A

1    -    Y-Tisch

2    -    Nest (Leiterplattentisch)

3    -    Anschlag

4    -    Tischbefestigung

Ausbau Nest:
hoch

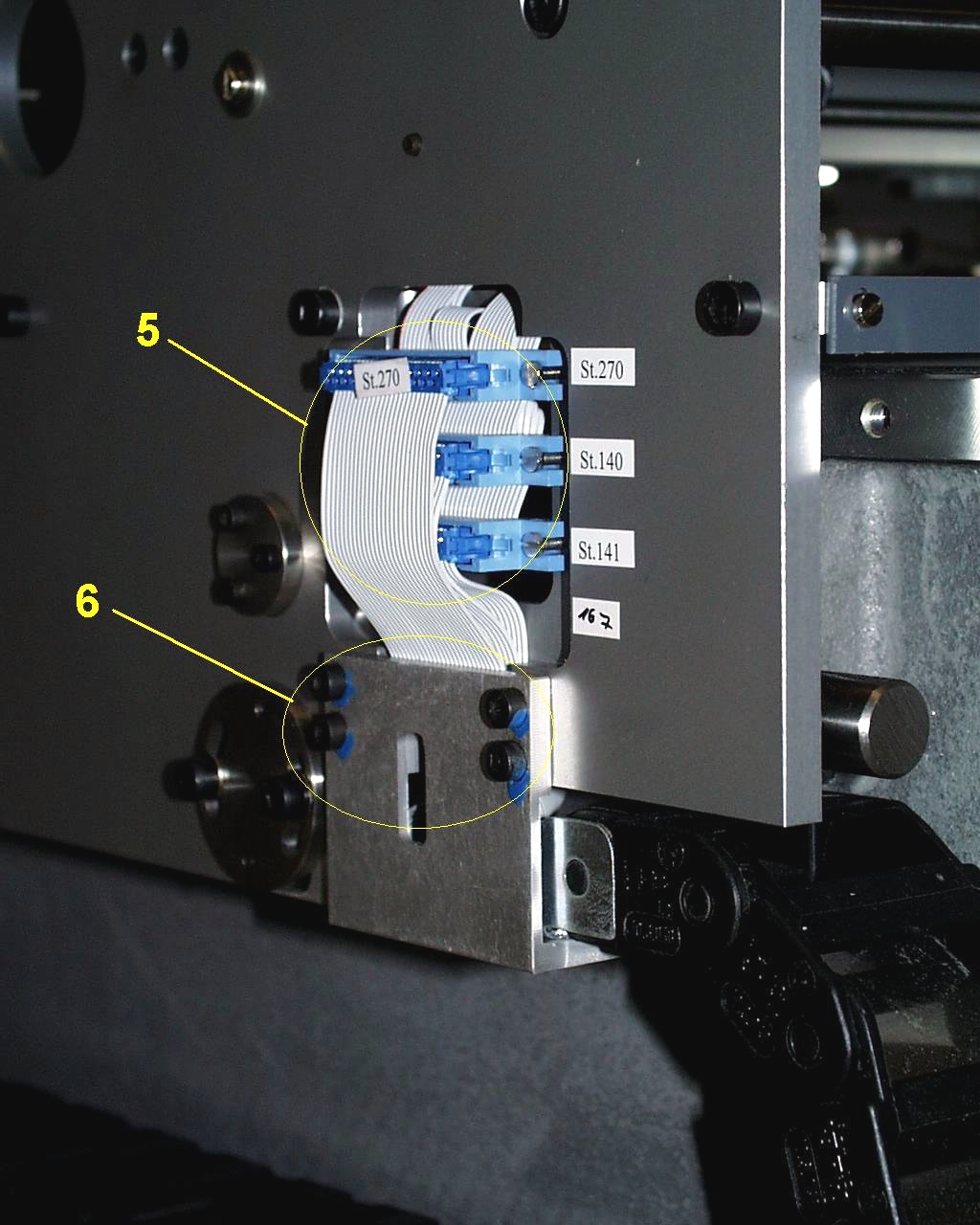

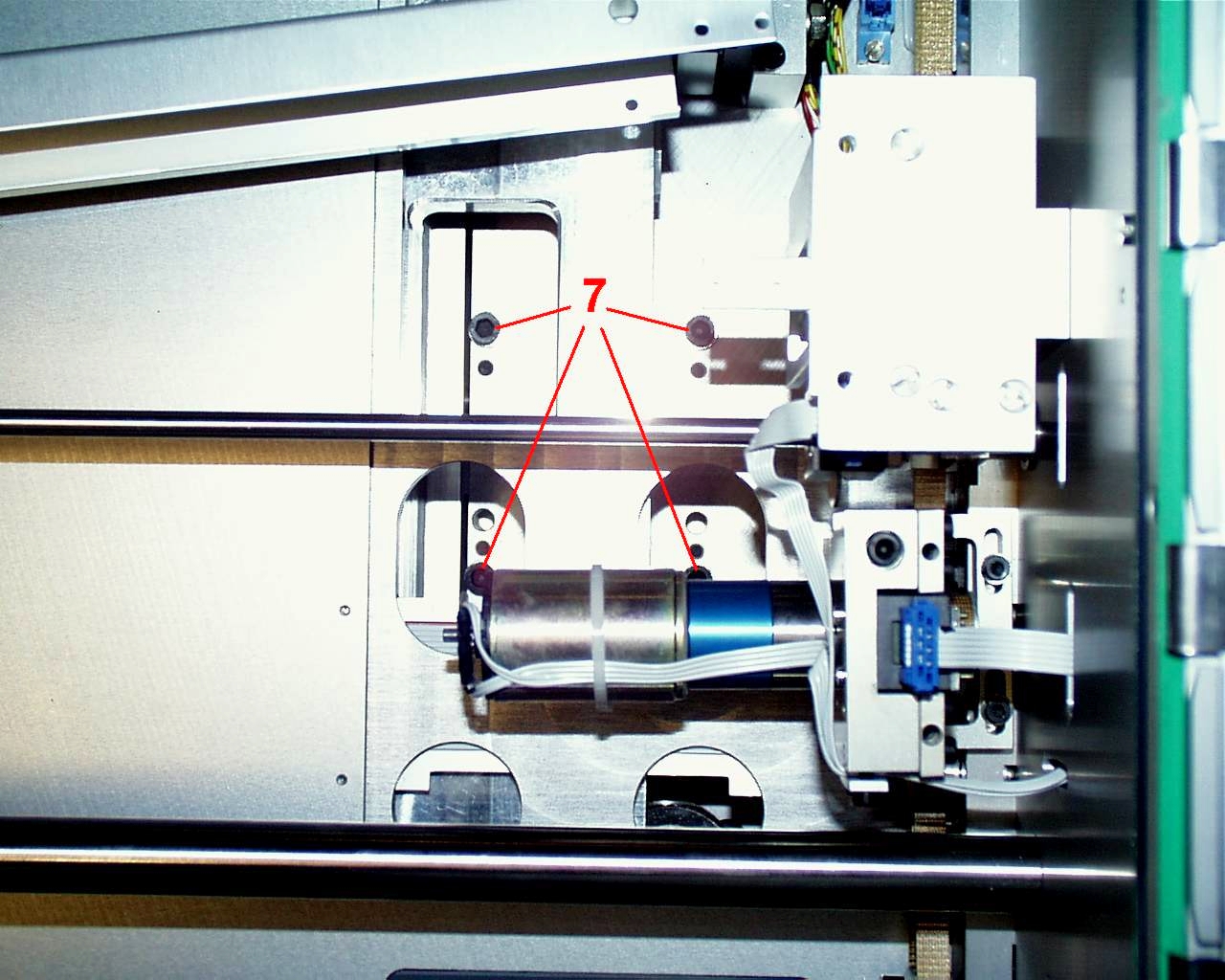

Bild B                                                                    Bild C

-    Maschine ausschalten und Abdeckbleche am Y-Tisch demontieren

-    Flachbandkabel (Pos. 5) abstecken, Energiekettenanschluss (Pos. 6) abschrauben

-    Anschlag mit Gummipuffer (Pos. 3 entfernen

-    Stahlbandhalterung lösen (Pos. 7

-    Nest herausschieben

Einbau erfolgt in umgekehrter Reihenfolge.

Nach dem Einbau muss der Ladeimpuls des Drehgebers neu eingestellt werden (siehe Verzeichnis Elektronik, Seite Drehgeber, Einstellen des Ladeimpuls).

Ausbau Y-Tisch:
hoch

-    Maschine ausschalten und Abdeckbleche am Y-Tisch demontieren

-    Flachbandkabel (Pos. 5) abstecken, Energiekettenanschluss (Pos. 6) abschrauben

-    Stromversorgung an Antriebsmotor abstecken

-    Imbusschrauben (Pos. 4) (auch an Rueckseite) lösen und Tisch komplett herausnehmen

Einbau erfolgt in umgekehrter Reihenfolge.

Nach dem Einbau muss der Y-Tisch neu ausgerichtet werden (siehe Verzeichnis Einstellungen, Seite Mechanische Grundeinstellungen, Leiterplattentisch ausrichten).

Stahlbandwechsel:
hoch

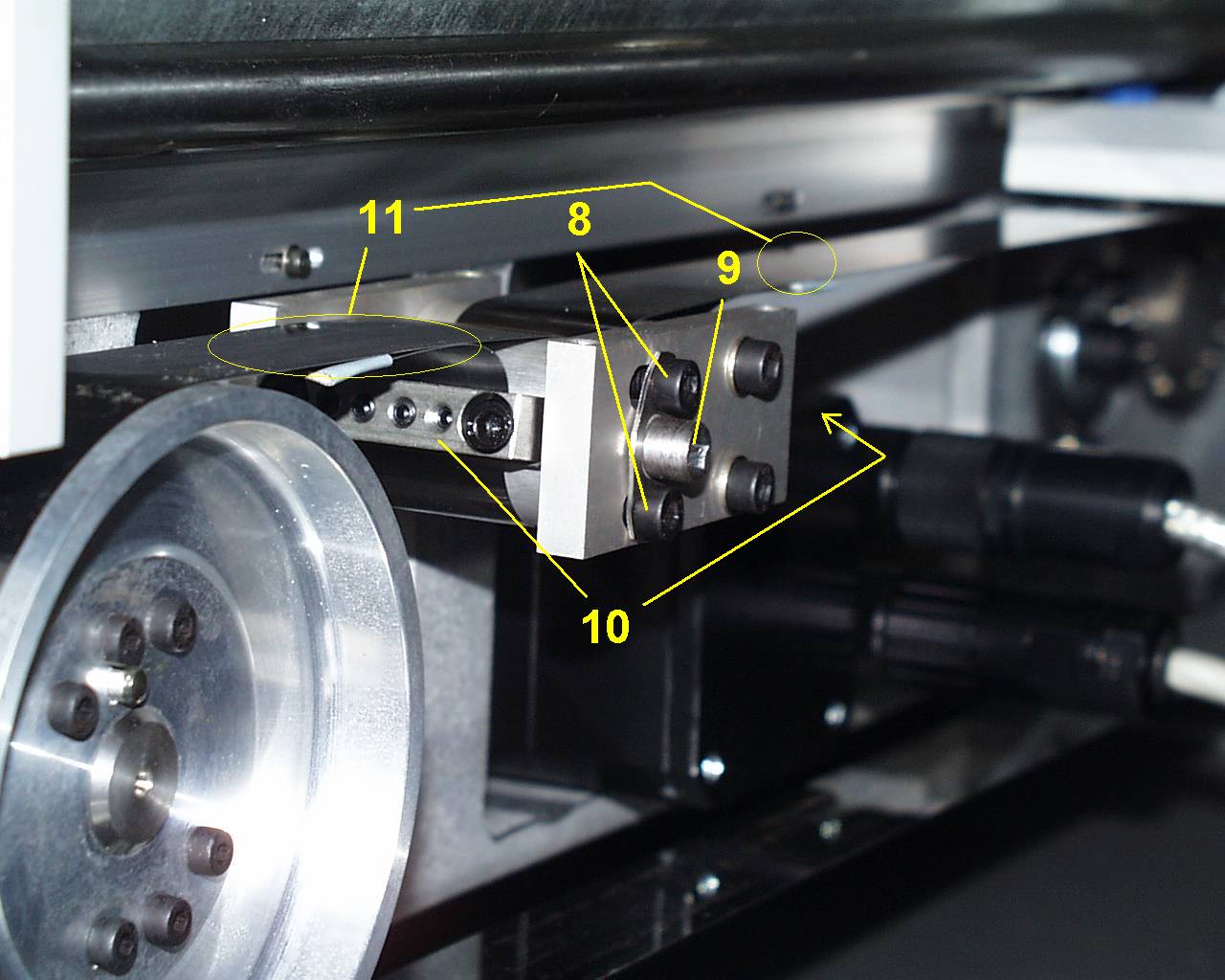

Bild D

-    Maschine ausschalten und Abdeckbleche am Y-Tisch demontieren

-    Stahlbandhalterung lösen, Bild C (Pos. 7)

-    Spannrollenklemmung (Pos. 8) (auch rueckseitig) lösen und Stahlband lockern (Pos. 9)

-    Stahlbandklemmung (Pos. 10) lösen und Stahlband herausnehmen.

-    Neues Stahlband in Halterung einfädeln, auf Umlenkrollen positionieren und klemmen (Pos. 10)

-    Stahlband mit Schraube (Pos. 9) spannen. Auf Parallelität achten (Pos. 11)

Hinweis:    Die Stahlbandhalterung kann mit zwei Schrauben an der Kante des Nest montiert werden, um das Stahlband besser spannen zu können.

-    Stahlbandhalterung an Nest montieren Bild C (Pos. 7)

-    Abdeckungen montieren, Maschine einschalten und Referenzlauf durchfuehren

Nach dem Stahlbandwechsel sind keine weiteren Einstellungen nötig.

Austausch Antriebsmotor / Riemenspannung:
hoch

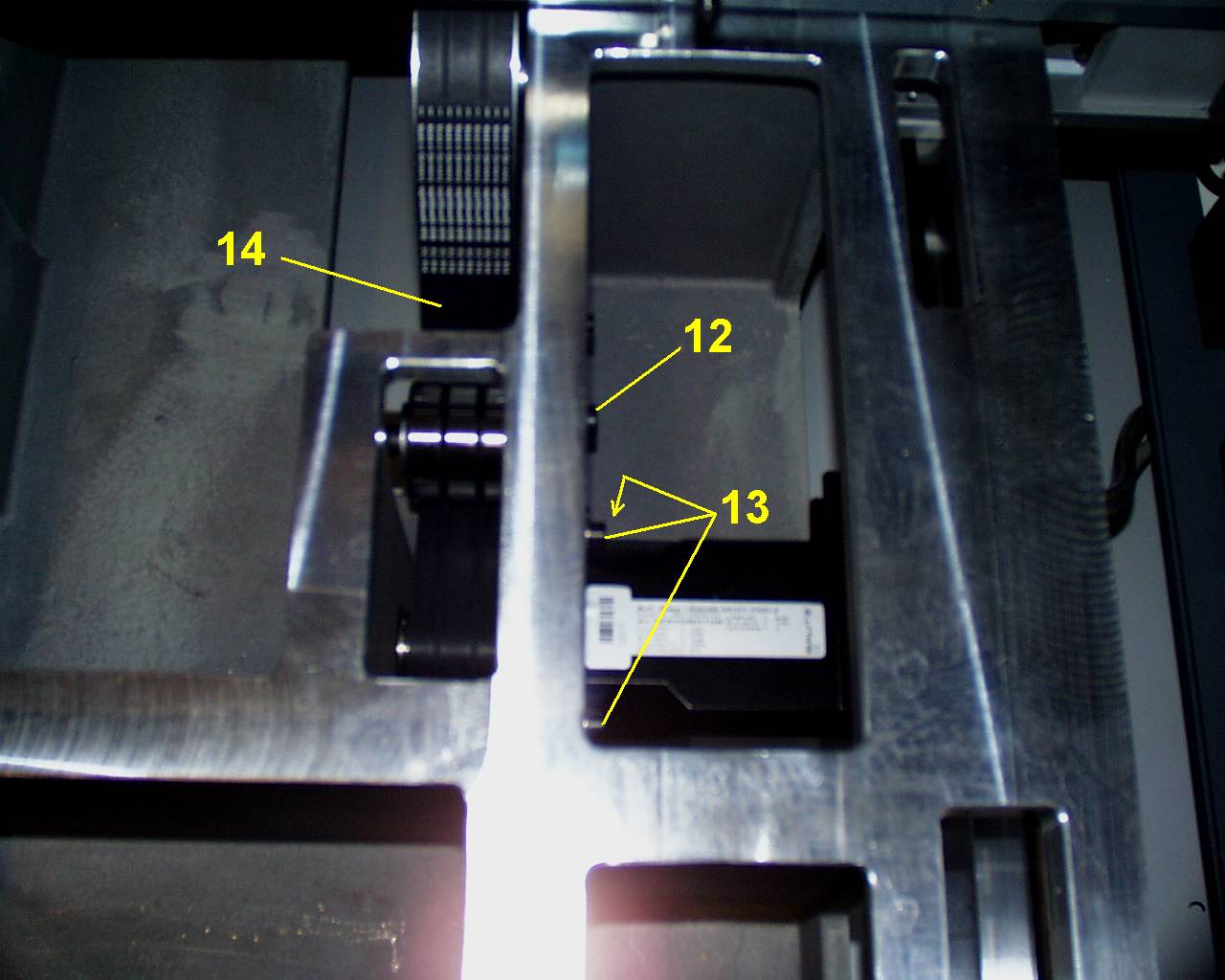

Bild E

-    Maschine ausschalten und Tischabdeckung entfernen

-    Stromversorgung an Motor abstecken

-    Exzenterrolle (Pos. 12) lösen und Riemenspannung lockern

-    Motor lösen (Pos. 13) und herausnehmen

-    Riemen herausnehmen

Einbau erfolgt in umgekehrter Reihenfolge.

-    Maschine einschalten und Referenzlauf durchfuehren.

Nach dem Wechseln von Motor und/oder Riemen sind keine weiteren Einstellungen nötig.

Achtung!
Zahnriemen duerfen nicht zu stark gespannt werden, da sonst bei Dauerbelastung die Lager beschädigt werden können.
