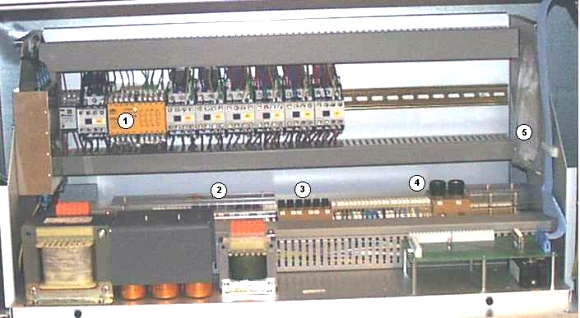

1 - Sicherheitsrelais fuer NOT-AUS und Haube
2 - Sicherungen Primär Spannung 400/230
Volt:
Lebensgefahr
3 - Niederspannungssicherungen kleiner 50V
4 - Niederspannungssicherungen kleiner 50V
5 - Reservesicherungen
Sicherungen
Alle Sicherungen sind direkt in den Klemmen des Netzteil Einschubs integriert. Zusätzliche Informationen im Elektronikplan.
Schmelzsicherungen im Netzteil Advantage
Falls keine Reservesicherungen mehr vorhanden können Sie Ersatzsicherungen im Ersatzteilkatalog bestellen.
Ersatzteilkatalog 1260.1 und 1260.2
Si.Nr. |
Wert |
Spannung |
Absicherung fuer |
Si.21 |
0,5AT |
L3(T1,S1) |
Trafo 1: +12, 7V |
Si.22 |
2,0AT |
L3(T2) |
Trafo 2: +5V, +24V, 28V |
Si.23 |
8AT |
L1(T3) |
Trafo 3 Motorspannung SYMBOL 177 \f "Symbol"38V |
Si.24 |
8AT |
L2(T3) |
Trafo 3 Motorspannung SYMBOL 177 \f "Symbol" 38V |
Si.25 |
8AT |
L3[T3] |
Trafo 3 Motorspannung SYMBOL 177 \f "Symbol" 38V |
Si.26 |
8AT |
L1(T4) |
Trafo 4 Versorgung AC-Motoren |
Si.27 |
8AT |
L1(T4) |
Trafo 4 Versorgung AC-Motoren |
Si.28 |
8AT |
L1(T4) |
Trafo 4 Versorgung AC-Motoren |
Si.35 |
0,5AT |
7VSYMBOL 126 \f "Symbol" |
Einschalt-Relais |
Si.36 |
4,0AT |
+12V |
Hochlaufspannung Nadeln, Dispenser |
Si.37 |
6,3AT |
+5V |
Lichtschranke, Drehgeber, Relais 4-fach Endstufe, ELR-Karten,Verteilerprint Magnetventilkarten, Kontaktierprints, Palettenanzeige |
Si.38 |
6,3AT |
+24V |
Magnetventile, Optische Sensoren, Induktive Sensoren, Meldeleitungen, Kontaktierprints, SMEMA, Siemens |
Si.39 |
6,3AT |
28V SYMBOL 126 \f "Symbol" |
ELR-Karte: Schuetze 2-7, Relais |
Si.40 |
4,0AT |
28V SYMBOL 126 \f "Symbol" |
Kontaktierprints Vibrationsförderer |
Si.101 |
35AT |
+38V |
Motorendstufen in den Racks: alle DC-Motoren, Ansteuerprint AC-Motoren |
Si.102 |
35AT |
-38V |
Motorendstufen in den Racks: alle DC-Motoren, Ansteuerprint AC-Motoren |
