MIMOT unterscheidet zwischen verschiedenen Feedertypen mit verschiedenen Einstellmöglichkeiten.
Kapiteluebersicht:
1.
Rollenfeeder
2.
Bandförderer
3.
Vibrationsfeeder

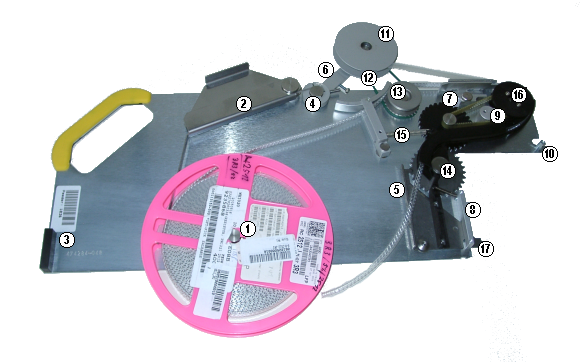

1 - Einstellbare Achse fuer unterschiedliche Rollendurchmesser
2 - Rollenbremse verhindert automatisches Abrollen der Bauteilrollen
3 - Feedernummer
4 - Klemmring fuer die Einstellung des Anpressdrucks: Film-Transportrad
5 - Feederschloss, verriegelt den Filmtransport
6 - Schraube um die Abzugskraft der Deckfolie einzustellen
7 - Filmunterstuetzung
8 - Feedernummer fuer die Codierlesevorrichtung der Maschine.
9 - Exzenter um Riemen zu spannen
10 - Sicherheitsgewinde Bolzen, um zu verhindern, dass die Feedernase in das Slotblech gleitet.
11 - Magnetdeckel fuer Abzugsfolie
12 - gruener Riemen fuer Abzugsfolienantrieb
13 - Umlenkrad fuer das Tape, Antriebsrad fuer Abzugsfolienantrieb
14 - Feeder-Antriebsrad
15 - Feder fuer den Antriebsdruck: Tapefuehrung
16 - Transportrad oben
17 - Feedernase, fuer Feederentriegelung

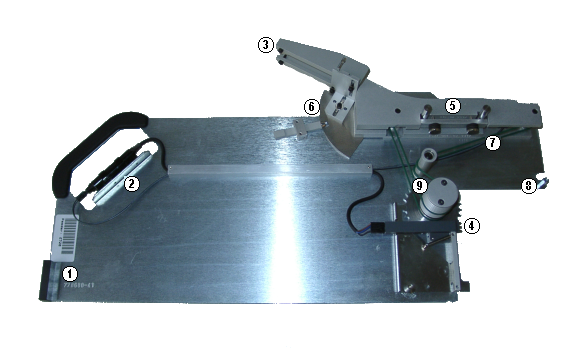

1 - Feedernummer
2 - Sensor fuer Bauteilerkennung
3 - Kunststoffstangenhalterung
4 - Elektrische Kontakte fuer der Sensor der Bauteilerkennung
5 - Universelle Breitenverstellung fuer Bauteile
6 - Mechanische Einstellmöglichkeit fuer Kunststoffstangen
7 - Sensor Lichtleitungen,
8 - Gewindebolzen, verhindert abrutschen in die Feederbank
9 - Transportband

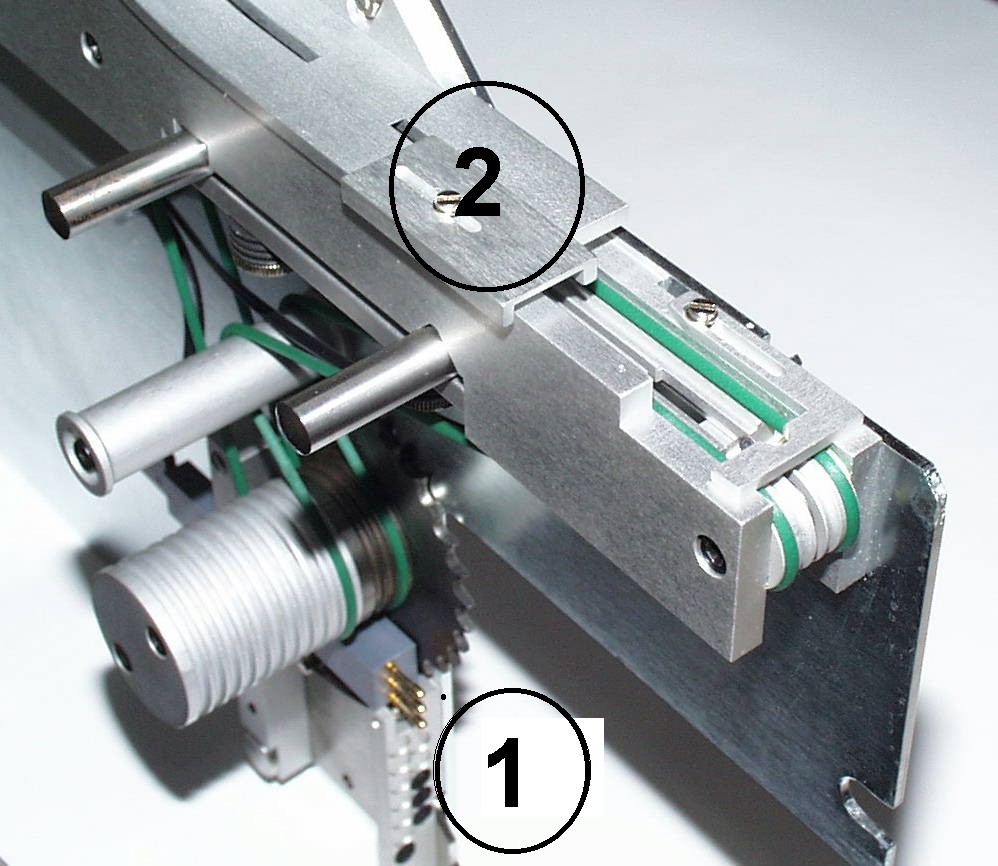

1 - Elektrische Kontakte fuer Sensor der Bauteilerkennung
2 - Abdecksperre: verhindert das mehrere Bauteile frei liegen.

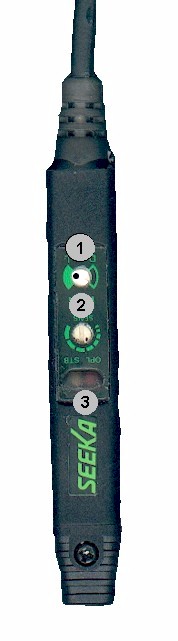

Sensoreinstellung:
1 - Modus Einstellung des Sensor L=Bandförderer
2 - Empfindlichkeitseinstellung des Sensors, evtl. kann auch die Sensorposition nachjustiert werden.
3 - Sensoranzeige:
gruen = Feeder hat elektrische Verbindung mit der Maschine
rot + gruen = Bauteil liegt bereit zum Aufnehmen

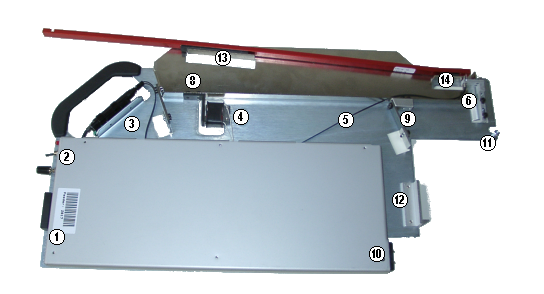

1 - Feedernummer
2 - Kontrollleuchte (Vibration aktiv), Ein / Ausschalter, stufenlose Einstellung der Vibration
3 - Sensor fuer Bauteillageerkennung
4 - Magnet fuer Vibrationserzeugung
5 - Lichtleiter des Sensors
6 - Einstellmechanik fuer Bauteillagesensor.
7 -
8 - mechanische Einstellschraube fuer Schwingung des Feeders
9 - Schwingfedern
10 - 5 Elektrische Kontakte fuer Sensorsignal und Schwingungserzeugung
11 - Sicherheitsgewinde Bolzen, um zu verhindern, dass die Feedernase in das Slotblech gleitet.

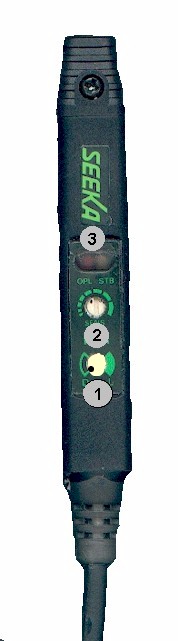

Sensoreinstellung:
1 - Modus Einstellung des Sensor D=Vibrationsförderer
2 - Empfindlichkeitseinstellung des Sensors, ggf. kann auch Sensorposition nachjustiert werden.
3 - Sensoranzeige:
gruen = Bauteil liegt bereit zum Aufnehmen
rot + gruen = Feeder hat elektrische Verbindung mit der Maschine

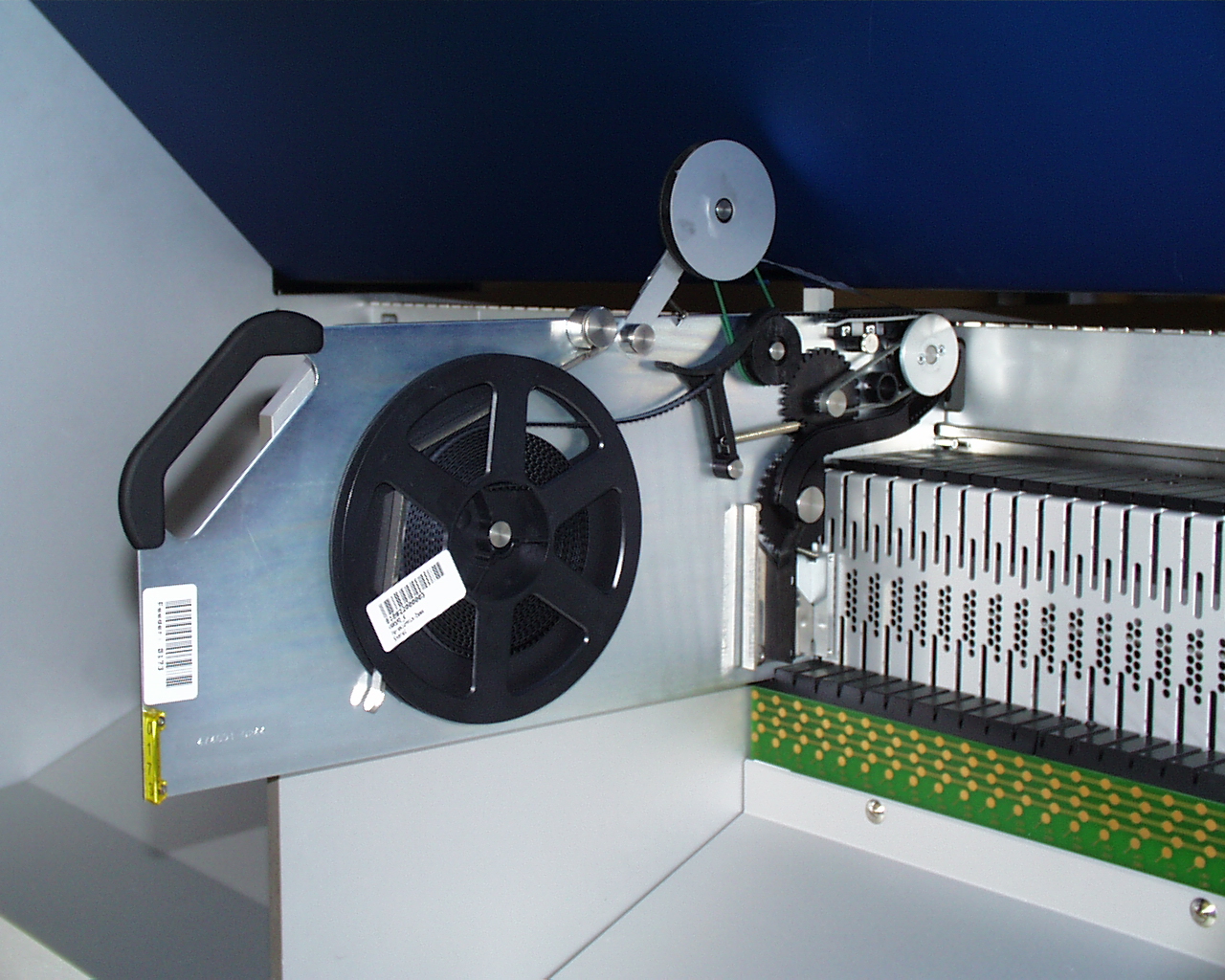

Der Feeder wird jetzt auf die Maschine gesteckt und muss ohne Kraftaufwand in den Slot gleiten!!!
